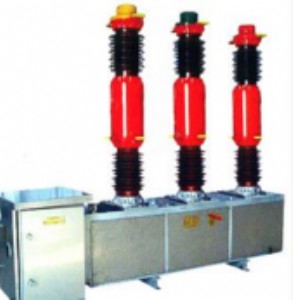

lw34-40.5型戶外高壓sf6斷路器

1.產品概述：佳吉電氣專業生產

lw34-40.5型戶外高壓六氟化硫路器是三相交流50赫茲的戶外高壓電氣設備；適用于40.5kv輸配電系統的控制和保護；也可用于聯絡斷路器及開合電容器組的場合；并可內附電流互感器供測量與保護用。佳吉電氣lw34-40.5型斷路器配用ct14型彈簧操動機構。斷路器符合國家標準gb1984-1989《交流高壓斷路器》和國際電工委員會標準iec60056：1987《高壓交流斷路器》的要求。斷路器的主要特點:開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷25千安  20次不檢修，不更換六氟化硫氣體；絕緣可靠，氣壓在零表壓時可耐受40.5kv10分鐘；機械可靠性高，合閘能力強，能頻繁操作；開合電容器組電流400安  無重燃；切空長線25、50公里無重燃；結構簡單、體積小，不檢修周期長。40.5kv-126kv六氟化硫斷路器，佳吉電氣專業生產。佳吉電氣專業生產

2.使用環境條件:    海拔高度：不超過2500;米；

   高原型4000米；

   環境溫度：-30℃—+40℃（特殊要求-40℃—+40℃）；

   相對濕度：日平均不大于95 ％，月平均不大于90 ％（25℃）；

   風速：不大于35米 / 秒；

   污穢等級為iii級；佳吉電氣專業生產

   瓷套爬距為1050mm（1320mm）（公稱爬電比距不低于25 mm / kv）。

   日照：0.1w/cm2；

   覆冰  ：10mm(max)

   地震條件：垂直加速度0.3g；

   水平加速度0.15g(max)沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。3.主要技術參數： 序號名      稱單 位數       據1額定電壓kv40.52最高電壓kv40.53額定絕緣水平雷電沖擊耐壓（全波峰值）kv200*/215(斷口)注：標準化185 kv工頻耐壓（1分鐘）kv95/118(斷口)4額定電流a1600/20001600/2000/2500/31505機械壽命次50006六氟化硫氣體額定壓力（20℃時表壓）mpa0.400.507閉鎖壓力（20℃時表壓）mpa0.30.408最抵使用環境溫度℃-40-309額定短路開斷電流kv20252531.510額定短路關合電流（峰值）kv5063638011額定短時耐受電流（熱穩定電流）kv20252531.512額定峰值耐受電流（動穩定電流）kv5063638013額定失步開斷電流kv56.36.3814額定短路開斷電流下的累計開斷次數次2015額定短路持續時間s416合閘時間（額定操作電壓下）s≤0.117分閘時間（額定操作電壓下）s≤0.0618額定操作順序 分-03s—合分-180s—合分19額定開合單個電容器組電流a40020年漏氣率％ / 年≤121六氟化硫氣體水份含量（20℃時）ul/l≤15022配ct14型彈簧操動機構的額定操作電壓 ac/dc:380/220v/110v合閘線圈、分閘線圈電壓v交流：220  380直流：48   110   220儲能電機電壓v交流：220直流：220/11023六氟化硫氣體重量kg524斷路器（包括操動機構）重量kg10004.產品外形尺寸圖：佳吉電氣專業生產
