產品概述：

產品概述

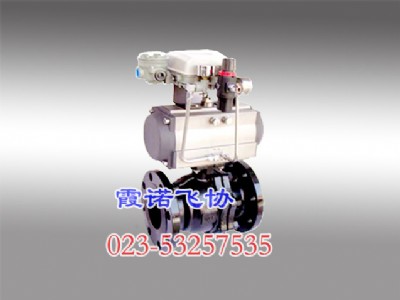

開關型它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。調節型采用智能控制與定位，與電氣閥門定位器配套，輸入4-20madc信號及0.4~0.7mpa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安  裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。

閥體

公稱通徑：15~200mm

公稱壓力：pn1.6、4.0、6.4mpa

連接形式：法蘭式按jb78-59、jb79-59、hg20592-97

材    料： ht200，wcb ，zg1cr18ni9ti，zg0cr18ni12mo2ti，襯四氟乙烯，

cf8（304），cf8m（316） ，cf3m（316l）

溫度范圍：常溫-20℃~+180℃、中溫-40℃～+350℃

填料:v型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉編織填料，柔性石墨。

閥內組件

閥芯型式：o型閥芯

流量特性：快開特性

材    料：icr18ni9ti，0cr18ni12mo2ti

可 調 比：350：1

閥座材料：聚四氟乙烯（ptfe），特制ppl，金屬閥座

執行機構

氣缸工作壓力：0.4~0.7mpa

氣缸開關時間：雙作用式1~5秒

氣缸空氣耗量：1~131l

電磁閥電源：220vac，24vdc

氣缸形式：單缸式或雙缸式運行參數：公稱通徑dn1520253240506580100125150200  流量系數（kv）203872110170215380550890140020003580  動作范圍0－90允許壓差δp小于公稱壓力（1.6mpa）泄漏量q按api598標準測試   無泄漏基本誤差2％      帶定位器回差2％      帶定位器死區0.6％     帶定位器

使用范圍：可廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制
