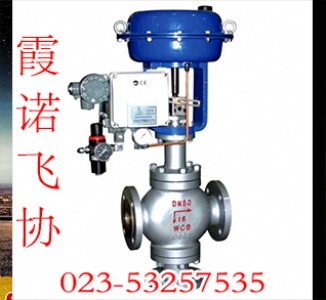

產品概述：產品概述

氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。

閥體

閥體形式：三通鑄造球型閥

公稱通徑：25—300mm

公稱壓力：pn1.6，4.0，6.4mpa

連接形式：法蘭式按jb78-59，jb79-59

材料：ht200，zg230—450，zg1cr18ni9ti，

zg0cr18ni12mo2ti

上閥蓋

常溫型：-20~+200℃

散熱型：-40~+450℃

壓蓋形式：螺栓壓緊式

填料:v型聚四氟乙烯填料,柔性石墨。            進口               出口  進口              出口

閥內組件

閥芯型式：v型缺口芯                             進口                    出口

流量特性：線性或等百分比

材料：1cr18ni9ti，0cr18ni12mo2ti

執行機構

型    式：多彈簧式薄膜執行機構

膜片材料：丁晴橡膠夾增強滌綸織物

彈簧范圍：0.02~0.1、0.04~0.20mpa

供氣壓力：0.14，0.16，0.28mpa

氣源接頭：m10×1

環境溫度：-30~+70℃

性能

泄漏量：符合標準ansib，16.104iv級，小于額定kv值的0.01％

基本誤差：±1％

回    差：1％（帶定位器），3％(不帶定位器)

線    性：±1％ (帶定位器)，±5％(不帶定位器)  備注：使用v型聚四氟乙烯填料

可調范圍：30:1

運行參數：公稱

通徑

dn合流（zjhh）分流（zjhf）Øalh2h1lh2h1pn（mpa）pn（mpa）pn（mpa）pn（mpa）1.64.06.4常溫中溫1.64.06.41.64.06.4常溫中溫1.64.06.425285185190200615763140150160185190200615763140150160322852002002106227731501601702002002106227731501601704028522022023562577616017018022022023562577616017018050285250255265640791180190200250255265640791180190200653602752852958611024200210220275285295861102420021022080360300310320879104221023024030031032088510502252502651003603503603708731036220250260350360370900106024527528512547041043044010291244260300300410425440105012652853203251504704504654751046126128032032045046047510601275305340345200470550560570107512903203803805505605701105132035040041025060063566067014511641 47447463566067015052800   30060072074077015121760 58458472074077015451820

使用范圍：三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
