產品概述：技術參數

原理結構：直通套筒鑄造閥

公稱通徑：25－300mm

公稱壓力：pm1.6、4.0、6.4mpa

連接形式：法蘭jb78－59、jb79－59

閥體材料：ht200、zg230—450、

zg1cr18ni9ti、zg0cr18ni12mo2ti

常溫型：-20℃－+200℃

散熱型：-40℃－+450℃

壓蓋形式：螺栓壓緊式

填    料：v型聚四氟乙烯填料、

柔性石墨、不銹鋼波紋管

閥芯形式：上導向單座套筒或雙座套

筒柱塞型閥芯

流量特性：等百分比特性、線性特性、

快開特性

閥芯材料：1cr18ni9ti、0cr18ni12mo2ti

執行機構：

類型：可選ps、3810、zaz型（dn100以內）、dkz型（dn100以上）系列電子式直行程執行機構。防爆型選用3810系列運行參數：p253240506580100125150200250300閥座直徑dn (mm)253240506580100125150200250300額定流量系數kv10202540631001552503705809001300行程mm16254060100允許壓差△mpa≤公稱壓力mpa基本誤差％±2.5回差％2.5死區％1.0始終點偏差％±2.5額定行程偏差％2.5允許泄漏量qkv值的0.05％可調范圍50:1配電動執

行器型號pslpsl201psl202psl204psl208psl312psl3253810lsa－08381lsa－20381lsb－30381lsb－50381lsc－65381lsc－160公稱壓力

介質溫度

閥體材料1.6mpa常溫-20℃~＋200℃           鑄鐵ht2004.0（6.4）mpa常溫-40℃~＋200℃           鑄鋼zg25         鑄不銹鋼zg1cr18ni9ti中溫- 40℃~＋450℃          鑄鋼zg25         鑄不銹鋼zg1cr18ni9ti

使用范圍： 應用范圍

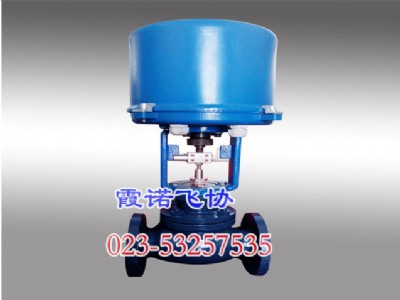

電動套筒調節閥，由套筒閥配用ps、3810、zaz、dkz等系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20madc或1－5vdc）和單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
