產品概述：技術參數

原理結構：直通鑄造閥

公稱通徑：20－300mm

公稱壓力：pn1.6、4.0 、6.4mpa

連接形式：法蘭jb78－59、jb79－59

閥體材料：ht200、zg230—450、zg1cr18ni9ti、zg0cr18ni12mo2ti

常溫型：-20℃－+200℃     散熱型：-40℃－+450℃

壓蓋形式：螺栓壓緊式

填料：v型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管

閥芯形式：雙導向單座柱塞式閥芯

流量特性：等百分比特性、直線特性、快開特性

閥芯材料：1cr18ni9ti、0cr18ni12mo2ti運行參數：公稱通徑dn20253240506580100125150200250300座直徑dn(mm)20253240506580100125150200250300額定流量系數kv單座5.081220325080120200280450  雙座 101625406310016025040063010001600行程mm1016254060100100允許壓差△mpa≤公稱壓力基本誤差％±2.5回差％2.5死區％1.0始終點偏差％±2.5額定行程偏差％2.5允許泄漏量qkv值的0.01％                    按gb4213－84標準可調范圍50:1執

行器pslpsl201psl202psl204psl208psl312psl3203810l381lsa08381lsa20381lsb30381lsb50381lsc65381lsc160材質選擇1.6mpa常溫－20℃~+200℃           鑄鐵ht2004.0mpa常溫－40℃~+200℃           鑄鋼zg25         鑄不銹鋼zg1cr18ni9ti中溫－40℃~+450℃           鑄鋼zg25         鑄不銹鋼zg1cr18ni9ti6.4mpa常溫－20℃~+200℃           鑄鋼zg25         鑄不銹鋼zg1cr18ni9ti中溫－40℃~+450℃           鑄鋼zg25         鑄不銹鋼zg1cr18ni9ti

使用范圍：應用范圍

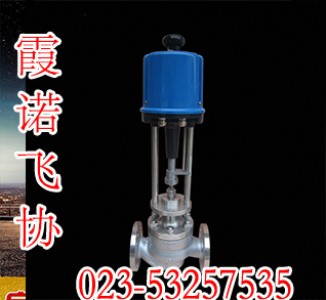

電動單（雙）座調節閥，配用ps、3810、zaz、dkz等系列直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20madc或1－5vdc）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
