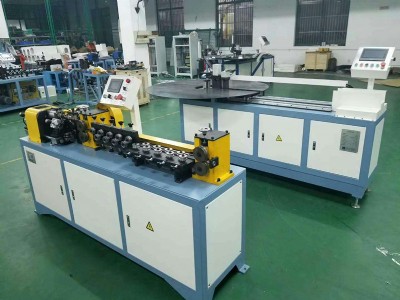

調直機  鋼管調直機  自動鋼管調直切斷機

一、     開料適應管材：∮4—∮16鋁管；∮4—∮16銅管；∮4—∮16邦迪管。

二、                不銹鋼管2-10mm

三、     送料速度：0—50m/分鐘

四、     切割方式：單刀直列旋轉無屑切割

切割時間：2—2.5秒/次

三米單次完成時間約6秒一條，一天8小時產量約3000-4000條。

五、     設備使用領域：汽車、空調、冰  箱冰  柜、飲水機、家電等。

六、     控制原理：plc可編程控制器控制

七、     伺服電機驅動，日本歐姆龍旋轉編碼器計數。氣動原件采用sns

八、     本機是針對φ20以下（銅管.鋁管）盤管無屑開料機設備，管子經放料架過度至主機的校直機構校直，有伺服馬達驅動同步皮帶帶動管子送到無屑開料機切頭，經前后夾緊切管，拉斷。最后由氣動集料架接管，全部過程自動化，穩定可靠。本機分手動和自動操作，模具更換簡易，操作簡便，生產效率高。

九、     主要結構與原理：

1.機械結構：由平式放料架，校直組，送管部分，切頭部分，接料架組成。

2.氣路控制：氣缸夾管，伺服驅動同步皮帶送管，氣缸夾緊，切管，拉斷，氣缸接料。

3.電路控制系統：由plc控制伺服電機向前送管，經過編碼器計算長度，達到設定長度后，由plc控制電磁閥動作，驅動氣缸切斷管材。

4.加工管類：該設備為單管設備，開料管材大小適用在機械極限范圍以內，不同材料，需更換校直輪，送料皮帶，模具，中心管。
