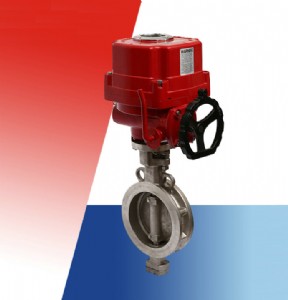

電動硬密封蝶閥 產品概述

電動硬密封蝶閥為多層次金屬三偏心硬密封結構，采用一個“u”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。電動硬密封蝶閥解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能最佳的目的。因此電動硬密封蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。電動硬密封蝶閥調節流量和截斷流體的最佳裝置。

電動硬密封蝶閥 主要技術參數

閥體形式 直通鑄造閥

公稱通徑 dn50～1000mm

公稱壓力 pn0.6 、1.0、1.6、2.5mpa

法蘭標準 jis b220、jb/t79、ansi b16.5-1981、gb/t9113、hg20594-97、hg20618-97等

連接形式 法蘭式、對夾式

閥蓋形式 整體式

壓蓋型式 壓板壓緊式

密封填料 v型聚四氟乙烯填料、柔性石墨填料

閥板形式 蝶形

流量特性 近似等百分比

電源電壓：220v/50hz、380v/50hz

輸入信號：4-20ma或1-5v·dc、輸出信號：4-20ma·dc

防護等級：相當ip67、隔爆標志：exdⅱbt4、手操功能：手柄、手輪

環境溫度：-25～+70℃、環境濕度：≤95％

電動硬密封蝶閥 主要特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安  裝和拆卸、維修方便。

2、本蝶閥采用不銹鋼“u”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。

3、本蝶閥的三維偏心距，經過嚴格的計算，“u”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。

4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。

6、可耐高溫、耐低溫、耐腐蝕性。
