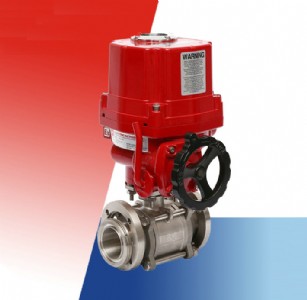

電動內螺紋球閥 產品概述

電動內螺紋球閥采用角行程電動執行器及內螺紋球閥組成，適用于兩位切斷、調節的場合。電動內螺紋球閥,閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20ma信號及220vac電源即可控制運轉。內螺紋電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

電動內螺紋球閥 主要技術參數

閥體形式 內螺紋精鑄閥體

公稱通徑 dn6～100mm

公稱壓力 pn1.6、2.5、4.0、6.4 mpa；ansi 150 300 600lb；jis 10 20 30k

連接形式 管螺紋(g)、錐螺紋(npt)

閥蓋形式 一體式

壓蓋型式 壓帽擰緊式

密封填料 v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥芯形式 o型球型閥芯

流量特性 快開特性

輸出力矩：50n·m～2000n·m

動作范圍：0～90°

控制方式：開關兩位控制，無源觸點信號，1/5k電位計，智能調節（4-20ma模擬量信號控制）

動作時間：15秒/30秒/60秒

保護裝置：過熱保護、過載保護

環境溫度：-30℃～+70℃

機械限位：電氣、機械二重限位

位置測量:可選裝開關或電位計、電位計、比例控制單元

驅動電機：8w/e

防護等級：ip65/ip67

防爆等級：exdⅱ bt4 , exdⅱ ct5

電動內螺紋球閥 執行器特點

執行機構可直接接收計算機或工業儀表等輸出的4～20madc或1～5vdc控制信號，220vac電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(pid調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20madc的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對dcs/plc規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3％以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
