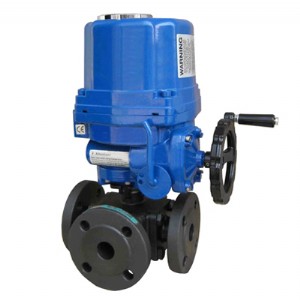

電動四通球閥 產品概述

   電動四通球閥是采用角行程電動執行器及四通球閥組成，在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫  藥和食品生產中；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中；電動四通球閥得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。電動四通球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

電動四通球閥 主要技術參數

閥體形式 四通鑄造閥體

公稱通徑 dn50～600mm

公稱壓力 pn1.6、2.5、4.0 mpa；ansi 150、300lb ；jis 10、20、30k

法蘭標準 jb/t79.2-1994、 asme/ansi b165

連接形式 法蘭式

壓蓋型式 壓蓋壓緊式

密封填料 v型聚四氟乙烯填料、柔性石墨填料等

設計和制造 gb/t12237-1989； apl608

檢驗和試驗 gb/t13927-1992； apl 598

輸出力矩：50n·m～4000n·m

動作范圍：0～90°，0～270°，0～360°

控制方式：開關兩位控制，無源觸點信號，1/5k電位計，智能調節（4-20ma模擬量信號控制）

動作時間：15秒/30秒/60秒

保護裝置：過熱保護、過載保護

環境溫度：-30℃～+70℃

機械限位：電氣、機械二重限位

位置測量:可選裝開關或電位計、電位計、比例控制單元

驅動電機：8w/e

防護等級：ip65/ip67

防爆等級：exdⅱ bt4 , exdⅱ ct5

電動四通球閥 產品特點

1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。

2、密封性能： 閥座采用具有一定彈性變形和高強度的ptfe材料，達到良好密封性能保證了閥門的穩定性。

3、使用壽命長：閥門的閥芯和光頸材料采用奧氏不銹鋼，閥座材料選用ptfe，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。
