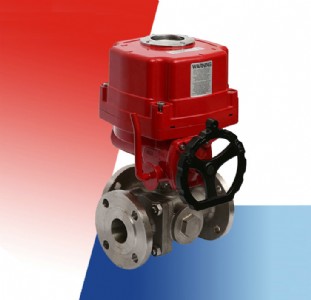

電動三通球閥 產品概述

電動三通球閥是由角行程電動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。電動三通球閥以220v單相交流電為動力源，接受控制系統的開關信號，通過單相電源切換驅動可逆單相齒輪減速機，使球閥按規定要求對管路進行切換。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封電動三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。電動三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

電動三通球閥 主要技術參數

閥體形式 三通鑄造球型閥

公稱通徑 dn15～200mm

公稱壓力 pn1.6、2.5、4.0、6.4 mpa；ansi 150、300lb ；jis 10、20、30k

法蘭標準 jis、ansi、gb、jb、hg等

連接形式 法蘭式、螺紋式(適用于1/2"～2")

閥蓋形式 整體式

壓蓋型式 壓板壓緊式

密封填料 v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥芯形式 o型球型閥芯

流量特性 快開特性

輸出力矩：50n·m～4000n·m

動作范圍：0～90°，0～270°，0～360°

控制方式：開關兩位控制，無源觸點信號，1/5k電位計，智能調節（4-20ma模擬量信號控制）

動作時間：15秒/30秒/60秒

保護裝置：過熱保護、過載保護

環境溫度：-30℃～+70℃

機械限位：電氣、機械二重限位

位置測量:可選裝開關或電位計、電位計、比例控制單元

驅動電機：8w/e

防護等級：ip65/ip67

防爆等級：exdⅱ bt4 , exdⅱ ct5

電動三通球閥 主要特點

1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。

2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。

3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成l型通口，也可制成t型通口。

4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
