概述

zw7-40.5/1250-25真空斷路器,適用于三相交流50hz、額定電壓為40.5kv的戶外高壓電器設備。附裝電動彈簧操動機構或電磁操動機構，可實現遠程操控電動分、合閘功能，也可就地手動儲能、手動分、合閘。

設計性能符合cb1984-89《交流高壓斷路器》國家標準的要求。并滿足iec—56《交流高壓斷路器》國際電工委員會標準的要求及技術規范。

本控制器具有過流重合，重合不成功閉鎖功能。本控制器實現了故障檢測和保護控制功能，該設備只有gprs通信模塊(客戶需要配置)，實現了無線通信功能，當用戶負荷側發生短路故障或單相接地故障后，控制器自動斷開真空斷路器，在開關戶生故障保護動作行為后，可自動上傳故障及開關變位數據等信息。 1.三段式過流保護:檢測線路電流，實現三段式過流保護。電流ⅰ段、ⅱ段為定時限，可分別設定投入腿出、電流定值、延時時間、閉鎖等參數。電流ⅲ段可設定為定時限或反時限，設定為定時限時可設定該段的延時時問:2.重合閘控制:重合閘功能可由用戶自行整定為0-3次，重合次數、重合間隔、復位時間、快速次數、反時限曲線均可自行設定。反時限曲線共計20條，可任選。3.后加速功能:此功能可分別沒定投入/退出、延時時間參數;重合閘后加速功能:當開關重合于永久性故障時，會加速跳閘;遙控、手動、通訊合閘，出現故障加速跳閘，并且閉鎖重合閘。4.零序保護:零序保護為定時限，可設定投入退出、電流定值、廷時時問、閉鎖等參數。5.輔助功能：本控制器沒定為重合器操作功能時，具有可設定的上電延時合閘,掉電延時分閘功能，可由用戶設定為投入/退出狀態及操作延延時時間。6.遠端通信:本控制器配有三線232接口，可直接與計算機串口相連;并有半雙下485接口，便于組網運行;還可配置為與無線數傳電臺、光纖等連接，進行遠端通信，實現遙控、遙測、遙信、遙調匹遙功能。注:控制器標準配置為232. 485接口，若需其它配置，需用戶在l訂貨時聲明。7.就近遙控:使用遙控器可在不小于30米的距離內進行遙控分合閘及解鎖操作.

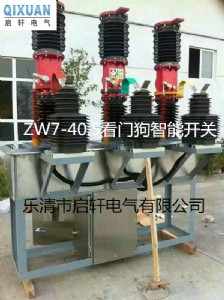

產品總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。能滿足頻繁操作的需要。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、電器壽命長、安  裝維護方便等優點。主要用于戶外40.5kv供電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常分斷、合閘與短路保護之用。

使用環境條件:

海拔高度不超過2500米；

高原型不超過海拔4000米；

環境溫度溫度不超過+40度，***低溫度不低于-30度。

相對空氣濕度：日平均不大于95 ％，月平均不大于90 ％（25℃）；

風速不大于35米 / 秒；

防污等級為iii級；
