高效節能鋁棒加熱爐在原有鋁棒加熱爐的基礎上通過優化改進而成，與傳統燃料爐相比，設置有明顯的預熱段、加熱段、均熱段與保溫段，并采用強制定向排風；具有節能30-50％、省出冷卻水，鋁棒溫差減少50％，采用快速加熱、爐體長度縮短1-2米，減少裝載量20-50％，使用壽命長、維修量少，節省投資等優點。主要指標：油耗≤25-30kg/t·al、鋁棒溫差≤±8℃、節電50％。

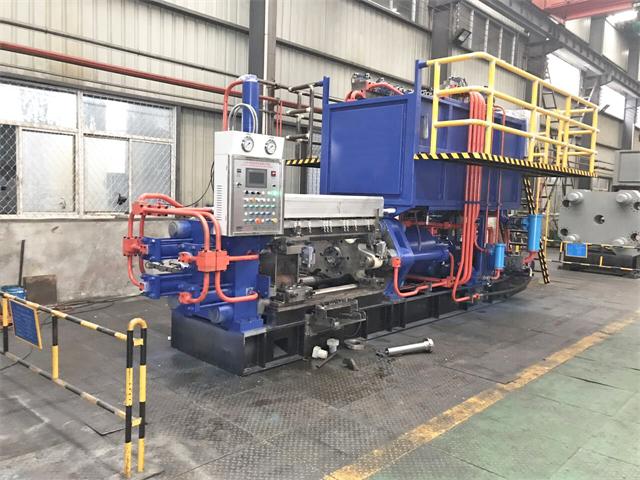

鋁型材雙牽引機的工作原理和用途：

兩牽引頭分別用交流電機驅動，通過鋼纜帶動其往返運動，其它機械運動均由液壓缸帶動

擠出的型材經過牽引機的牽引使型材不易變形，使擠壓連續進行，雙牽引機提供更高的產量，同時減少廢料,提高擠壓成品率。

全自動雙牽引機

一、特點：

1.牽引力恒定，保證被牽引型材不被過度牽引而變形；

2.牽引速度跟型材保持同步；

3.兩條軌道，保證牽引車運行穩定；

4.自動尋前后型材的節口，并在節口處實行不停車中斷鋸切，提高生產效率，降低廢品率；

5.多種工作模式，適用于各種截面型材；

6.采用變頻技術，工作穩定性可靠，節能環保；

7.全機采用全自動控制，降低勞動強度；

二、工作原理：

1.牽引力矩：根據生產工藝設定力矩（人機界面設定力矩），牽引機以設定的力矩與擠出型材同步牽引。

2.兩車銜接：后車（b車）根據位移傳感器以及前車（a車）的牽引速度計算出兩車的距離作出相應的速度控制以達到兩車軟銜接。

3.夾料鉗口：a車利用偏心輪原理，b車由液壓油缸夾料。

4.牽引傳動：兩條獨立的鋼絲繩或鏈條循環牽引，以保證牽引車的突發失速。

5.程序控制：4臺plc與人機界面485link通訊，實現整臺設備完全自動化。

6.型材中斷：以擠壓機與a車的設定距離計算型材到a車車載中斷鋸的長度，實現在擠壓過程中兩根型材的接縫處鋸切。

7.模式設定：根據擠壓機的送棒及擠壓信號與人機界面設定，實現一棒一鋸切或多棒一鋸切。

時效溫度的影響

在不同溫度時效時，析出相的臨界晶核大小、數量、成分以及聚集長大的速度不同，若溫度過低，由于擴散困難，g·p區不易形成，時效后強度、硬度低，當時效溫度過高時，擴散易進行，過飽和固溶體中析出相的臨界晶核尺寸大，時效后強度、硬度偏低，即產生過時效。因此，各種合金都有較適宜的時效溫度。

1、從淬火到人工時效之間停留時間的影響：

研究發現，某些鋁合金如al－mg－si系合金在室溫停留后再進行人工時效，合金的強度指標達不到較大值，而塑性有所上升。如zl101鑄造鋁合金，淬火后在室溫下停留一天后再進行人工時效，強度極限較淬火后立即時效的要低10～20mpa，但塑性要比立刻進行時效的鋁合金有所提高。

2、合金化學成分的影響：

一種合金能否通過時效強化，首先取決于組成合金的元素  能否溶解于固溶體以及固溶度隨溫度變化的程度。如硅、錳在鋁中的固溶度比較小，且隨溫度變化不大，而鎂、鋅雖然在鋁基固溶體中有較大的固溶度，但它們與鋁形成的化合物的結構與基體差異不大，強化效果甚微。因此，二元鋁－硅、鋁－錳、鋁－鎂、鋁－鋅通常都不采用時效強化處理。而有些二元合金，如鋁－銅合金，及三元合金或多元合金，如鋁－鎂－硅、鋁－銅－鎂－硅合金等，它們在熱處理過程中有溶解度和固態相變，則可通過熱處理進行強化。

3、合金的固溶處理工藝影響：

為獲得良好的時效強化效果，在不發生過熱、過燒及晶粒長大的條件下，淬火加熱溫度高些，保溫時間長些，有利于獲得較大過飽和度的均勻固溶體。另外在淬火冷卻過程不析出第二相，否則在隨后時效處理時，已析出相將起晶核作用，造成局部不均勻析出而降低時效強化效果。
