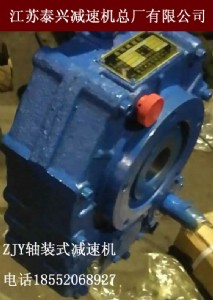

zjy軸裝式硬齒面減速機包括：zjy75,zjy90,zjy106,zjy125,zjy150,zjy180,zjy212,zjy250,zjy300 一、zjy軸裝式硬齒面減速機概述 zjy系列軸裝式減速器采用直接懸掛在配套主機動力輸入軸上的安  裝方式，省略了兩者間的聯接附件和減速器安  裝平臺，適用于半式提升機、皮帶輸送機、刮板輸送機等設備的機械傳動，也可與其他有此安  裝要求的主機配套。 產品按zbj19009—88標準制造。主要傳動零件采用優質合金鋼材質。齒輪經滲碳淬火磨齒工藝加工，精度為(gb10095—88)6級。產品體積小，承載能力高，壽命長，噪音低，效率高。與zj系列軸裝和減速器比較，相同的輸出扭矩，zjy重量只有zj的30％左右，因而對配套主機的機架剛性要求大大下降，傳動平衡。 產品除可雙向運轉外，可以根據用戶需要配置逆止裝置，實現單向制動。 二、減速器的型號與標記 全系列減速器以低速級中心距為單位，共有75、90、106、125、150，180、 212、250、300九種規格。每一規格的傳動比有10、11.2、12.5、14、16、18、20、22.4、25九種。

zjy型軸裝式圓柱齒輪減速機（jb/t 7007一1993）亦是軸線曲折布置的平行軸、漸開線圓柱齒輪減速機。主要用于帶式輸送機和斗式提升機的驅動裝置，也可用于其他類型機械設備的傳動裝置。 工作條件：減速器高速軸轉速不大于1500r/min；工作環境溫度為-40～40℃。低于5℃時，啟動前潤滑油應預熱到10℃以上。zjy減速機采用直接懸掛在配套主機動力輸入軸上的安  裝方式，省略了兩者間的聯接附件和減速機的安  裝平臺。適用于斗式提升機、皮帶。

按額定功率選擇規格型號

平行軸系列齒輪箱的公稱輸入功率pa（表9—20)按載荷平穩，每天工作時間小于或等于10h，每小時啟動不超過5次，允許啟動轉矩為工作轉矩的2倍，單向運轉，單對齒輪的接觸強度安  全系數約為1，失效概率小于或等于1％等條件計算確定的。齒輪箱雙向運轉時，需視情況將pa乘上o.8-1.o的系數，當反向載荷大，換向頻繁、選用的可靠度系數kr較低時，系數取較小值．反之取較大值。

所選齒輪箱的額定功率必須滿足：pc=p2kakskr≤pa

式中:

pc-計算功率calculated power

p2-工作機功率driven machine power

ka-使用系數，見表1 service factor,see table 1

ks-啟動系數，見表2 start factor,see table 2

kr-可靠度系數，見表3 reliability factor,see table 3

3.按許用熱功率校核

平行軸系列齒輪箱的許用熱功率pr適用于環境溫度20℃，每小時100％連續運轉和功率利用率(p2/p1·100％)為100％的情況，條件不同時，須進行修正。
