一、雙螺桿泵的概述

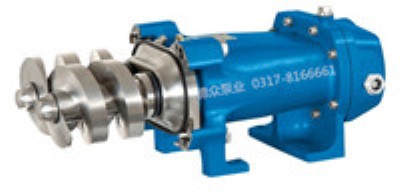

  我公司在深入研究國外先進技術的基礎上，依照我國目前油氣混輸的實際要求研究研制開發了2w.wh型軸承外置式雙吸雙螺桿多相混輸泵和2w.w系列雙螺桿泵，并按照國家標準gb1103589（船用電動雙螺桿泵）的規定生產的。通過泵體中主、從動螺桿的相互嚙合，以及螺桿和襯套孔的配合，在泵體中形成一個個密封空腔，在螺桿轉動時，這些密封空腔連續向前移動，推動密封腔中的液體的出口排出，實現泵輸送液體的目的。

二、結構原理

  該型泵采用雙吸式結構，螺桿兩端處于同一壓力腔中，軸向力可以自行平衡。兩端軸承采用外裝式，單獨采用潤滑油（脂）潤滑，因而不受輸送介質的影響。兩螺桿間用一對同步齒輪驅動，螺桿齒面間并不接觸，而留有一微小間隙，介質中的雜質并不能對螺桿齒面生產直接的磨損（除沖刷外）

  除一些小排量泵外（2w.w4.0以下），一般在泵體上都帶有內流式安  全閥，當排放壓力超過額定值時，有一定保護作用。

  泵體上的進出口方向有二種，一為水平進，水平出；二為水平進，垂直向上出；用戶可根據自己需要選擇。

三、雙螺桿泵的優點

1、輸送液體平衡、我脈動、無攪拌、振動小、噪音低。

2、有很強的自吸功能，多相混輸時，含氣率不高于80％，含沙量不高于500g/m3。

3、外置軸承結構，采用獨立潤滑，可以輸送各種非潤滑性介質。

4、采用同步齒輪驅動，二轉子之間不接觸，即使段時間空轉也無妨。

5、介質帶有加熱套，可以輸送各種清潔或含有固體小顆粒的低粘度或高粘度介質（一般顆粒直徑小于0.12-0.2mm）。

6、正確的選用材料，甚至可以輸送很多有腐蝕性的介質。

7、雙吸式結構，轉子上沒有軸向力。

8、軸端采用機械密封或波紋管機械密封，具有壽命長、泄露少、適用范圍廣的特點。

四、性能范圍

1、最高工作壓力4.0mpa

2、流量范圍1-1000m3/h

3、溫度范圍-20-120℃

4、介質粘度1-3000mm3/s，降低轉速可達到106mm33/s

介質粘度對上螺桿泵性能影響較大，泵的名義排量是指定在特定年度條件下的排量，為保證泵能在較高效率下工作，在實驗不充分時，建議下列粘度條件選擇轉速：

介質粘度cst  轉速r/min

＜400       1500

400-1200    1000

1200-3600      750

對于粘度更高的介質，所應選用的的轉速和驅動電機率，請與制造廠聯系。
