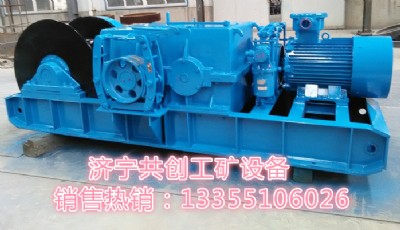

jsdb-10雙速多用絞車產品介紹

    雙速絞車采用錐齒輪傳動形式，結構簡單、安  全可靠、維修方便。絞車寬度、高度尺寸較小適于井下空間窄小的條件下工作，絞車操作簡單，配合調速手把啟閉控制按鈕開關即可方便使用。

jsdb-10雙速絞車型號意義

    型號：j——卷揚機型；

        s——雙速多用

        d——無自鎖能力；

        b——隔爆型；

               -10慢速時外層鋼絲繩最大靜張力，單位為：100kn

jsdb-10雙速絞車組成及工作原理

   jsdb-10雙速絞車產品在技術原理上，采用“齒-聯”傳動系統和“雙軸多級”的傳動特點，實現了 快、慢兩個速度，其慢速可代替現有的回柱絞車和慢速絞車，其快速可代替現有的調度絞車和運輸絞車。在結構特點上，不僅實現了小結構，大拉力的特點，也實現了長條形對稱結構特點，適合于煤礦井下狹小的作業空間，操作靈活方便。它克服了目前慢速、回柱等系列絞車存在的傳動效率低，壽命短，工效低等特點，也克服了調度、運輸等系列絞車存在的牽引力小，寬型結構等特點。

jsdb-10雙速絞車技術參數

    1、外層鋼絲繩最大靜張力：100kn

    2、卷筒尺寸（直徑×寬度）：φ435×530(mm)

    3、外層鋼絲繩繩速：1.3m/s（快速）0.20（慢速）

    4、鋼絲繩直徑：20mm

    5、容繩量：120m

    6、快速外層最大靜張力：14.5kn，快速外層最大靜張力100kn

    7、電動機型號：ybk2-200l1-6

    功 率：18.5kw

    轉 速：970r/min

    電 壓：380/660v

660/1140v

    8、外型尺寸（長×寬×高）：2450×785×800(mm)

    9、絞車重量（包括電動機）：2340kg

   隔爆型磁力啟動器：bqz-120n；

    隔爆型控制按鈕：la81-3。
