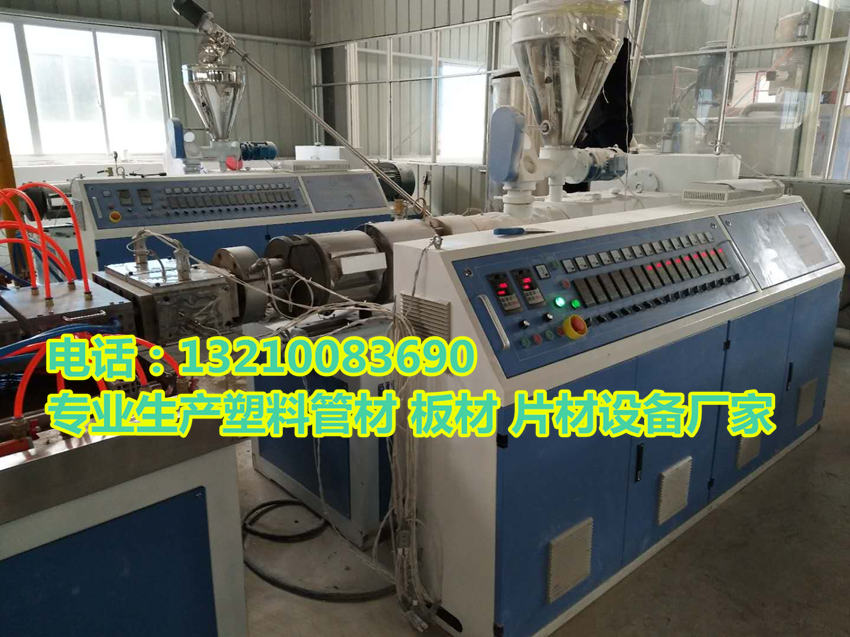

竹木纖維集成快裝護墻板設備生產線

一、設備組成

1、sjsz-65/132 錐形雙螺桿擠出機（含螺旋上料機） 1臺

2、異型材模具（請選擇型號及規格后報價）

3、gd600/6000標準型真空定型平臺 1臺

4、gq600/2500標準型牽引切割一體機 1臺

5、gf600/4000全自動卸料平臺 1臺

竹木纖維集成快裝護墻板設備生產線

二、生產技術指標：

適用原料： pvc粉  料

擠 出 量： 180-200kg/h

線 速 度： 0.5-3m/min

中 心 高： 1000mm

壓縮空氣： 0.5m3/h

循環水量： 5m3/h

實際用電： 50kw/h （裝機容量 約120kw）

三、設備配置

1、sjsz-65/132 錐形雙螺桿擠出機

1.1自動上料系統 2.2kw 1 /套

1.2交流電機 37kw 1 /套

1.3調速裝置 (abb ) 1 /套

1.4 具體要求：

由于采用新設計優化的螺桿和套筒，使擠出機具有如下優點，高塑化率，熔體均勻，生產連續穩定。高性能的齒輪箱減速機（江陰齒輪箱廠）扭矩大，壽命長，噪音低。驅動馬達，為交流電機。

1）型號 sjsz-65/132

2）螺桿

—直徑 65/132mm

—長徑比 22：1

—材質 38crmoala

—表面處理 滲氮，拋光

—轉速 1-32r/min

—產地 德瑪吉螺桿

3）機筒 (—材質 38crmoala

—內表面處理 滲氮，衍磨

—加熱方式 陶瓷加熱圈

—加熱功率 22kw

—冷卻系統 機筒風機冷卻

—冷卻功率 0.37kw×3

4）減速機、分配箱（江陰產）

—箱體材質 ht200

—齒輪形式 斜齒輪

—浸潤方式 浸油式斜齒輪潤滑

—齒輪表面淬火硬度 （磨齒） hrc54-62

—軸材質 高強度合金鋼

—冷卻方式 內循環水冷卻

5）計量喂料

—方式 雙螺桿喂料

—材質 40cr

—電機功率： 1.1kw

6）自動加料機

—方式 螺旋上料方式

—功率 2.2kw

7） 驅動電機

—方式 交流電機

—功率 37kw

—電機控制器 變頻調速（abb）
