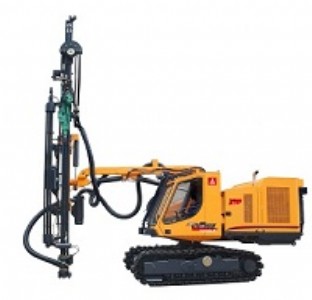

“開山”牌kl511型全液壓露天鉆車配備標準51毫米直徑釬桿，可鉆鑿89-127毫米的垂直、傾斜及水平炮孔。廣泛應用于路塹開挖，管道敷設和基礎工程以及露天礦山的鉆孔作業。

kl511配備重型液壓頂錘式鑿巖機（23.4kw）。憑借其強大的回轉扭矩、沖擊功率，匹配足夠的洗孔能力和先進的控制系統，使得其完全有能力在復雜巖層的工況下發揮其性能。

鉆車車架具備0-180°的回轉能力，使得鉆車一次定位鑿巖覆蓋范圍達26.5平方米，極大的提高了鉆車排布孔效率及應對復雜工況的能力。

鉆車采用高效的開山牌螺桿空氣壓縮機，環保節能，具備完全自主知識產權。

鉆車動力單元橫置于上層回轉機架的尾端與鉆臂和推進梁相對稱，無論鉆臂和推進梁位于任何方向都起到相互平衡的作用。

鉆車的行駛、履帶調平和車架回轉可選配無線遙控功能在駕駛室外面進行操作。

kl511型全液壓露天鑿巖鉆車技術參數:



 外形尺寸與重量





 運輸尺寸（長*寬*高）







 11100*2520*3320mm





 重量







 15000kg





 鉸接鉆臂及底盤





 離地間隙







 420mm





 機架回轉







 120°+60°





 鉆孔覆蓋面積







 26.5㎡





 履帶調頻角度







 10°up, 10°down





 行駛速度







 0-3.5km/h





 爬坡能力







 30°





 牽引力







 120kn





 動力單元





 發動機







 caterpillar c7





 氣缸數







 6





 輸出功率







 168kw/2200rpm





 傳動形式







 齒輪箱







 液壓泵







 2×變量柱塞泵+2×齒輪泵





 螺桿式空壓機







 浙江開山







 風量







 10m3/min





 風壓







 10bar





 燃油箱







 350l





 集塵系統





 集塵器能力及真空度







 23m3/min；1000mm水柱





 濾芯/材料







 13個/纖維





 過濾面積







 10㎡





 液壓馬達功率







 12kw





 液壓鑿巖機





 型號







 hc170rp





 沖擊功率







 23.4kw





 最大沖擊壓力







 180bar





 沖擊頻率







 41hz





 最大扭矩







 1590nm





 最大回轉壓力







 200bar





 最大回轉速度







 130rpm





 釬尾潤滑







 空氣/油霧







 潤滑耗油量







 15滴/min





 鉆孔直徑







 89-127mm





 液壓系統





 行駛、鑿巖







 負載傳感式







 過濾精度







 10μm





 冷卻能力







 +50°環境溫度





 液壓油箱







 200l





 鉆臂、推進梁及換桿器





 鉆臂舉升







 83°





 折疊臂舉升







 87°





 滑架擺角







 -56°/52°；-20°/94°





 滑架傾斜







 125°





 補償行程







 1353mm





 鑿巖機行程







 4020mm





 最大推進力







 19kn





 推進方式







 馬達-滾子鏈







 經濟鉆孔深度







 22m





 容桿數量







 5+1





 鉆桿型號







 c51-52r-c51-3660





 鉆桿螺紋潤滑







 標準







 控制系統





 行駛







 液壓先導+無線遙控







 鉆臂







 液壓直控







 鑿巖







 先導控制（電/液）







 開孔控制







 無級







 沖擊控制







 沖擊壓力控制







 防卡







 液壓







 電壓







 24v，直流





 駕駛室





 安  全駕駛室







 符合防落石&防滾翻標準







 室內噪聲水平













 控制功能







 鉆孔、行駛、鉆臂動作和換桿器







 座椅







 可調







 空調







 標準冷暖







 娛樂







 收音機+mp3
