奧阿膨脹計

 奧阿膨脹度是以膨脹度(b)和收縮度(a)等參數表征煙煤膨脹性和塑性的指標，它不僅反映膠質體的量，還能反映膠質體的質。它和煤的巖相組成密切相關。煤的膨脹度廣泛用于研究煤的成焦機理、煤質評價和煤炭分類，指導配煤煉焦和焦炭強度預測等方面，它在區別中等以上黏結性煤、特別是強黏結性煤上有其他指標無可比擬的優點。

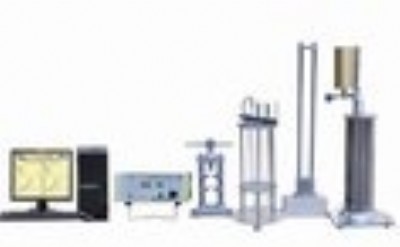

鶴壁市天鑫煤質化驗設備廠生產的txpd -1型煙煤膨脹度測定儀是根據gb/t5450《煙煤奧阿膨脹計試驗》的技術要求而設計的，具有自動化程度高，控溫，自動記錄膨脹曲線和升溫曲線，并打印試驗結果等優點。

一、基本原理和要點

   奧阿膨脹計試驗是測定煤的膨脹度的一種常用方法，它直接測定煤的膨脹性而不加任何添加物。其試驗要點是：將煤樣按規定的方法制成一定規格的煤筆，放人直徑8mm的膨脹管中，煤筆上放一根能在管內自由滑動的膨脹桿。將上述裝置放人奧阿膨脹計的電爐內，以3℃/mm的速度加熱升溫，記錄膨脹桿的位移曲線，以位移曲線上升的距離對煤筆原始長度的百分數表示煤的膨脹度b，以膨脹桿下降的距離對煤筆原始長度百分數表示煤的收縮度a，膨脹桿下降0.5mm時的溫度為軟化溫度t1，膨脹桿下降到點后，開始上升的溫度為開始膨脹溫度t2，膨脹桿停止移動時的溫度為固化溫度t3

三、主要技術指標

1．加熱電爐

   電源             (220±22)v，50hz

   使用溫度范圍      室溫~ 600c

   功率               不大于2kw

   加熱元件           φ1.omm鎳鉻絲

爐絲圈數（爐芯自上至下）：

   開始10mm         0圈

   以下50mm         20圈

   以下300mm        52圈

   以下30mm         10圈

   后10mm          o圈

溫度場均勻度（自膨脹管底部往上180mm的各段溫差）：

   o -120段      ±3℃

  120—180mm段   ±5℃

2．膨脹管和膨脹桿

   膨脹管       材料，冷拔不銹鋼管，外徑14mm，內徑8mm

   膨脹桿  材料，不銹鋼，膨脹桿加記錄筆（或傳感器位移桿）總質量(150±5)g

3．記錄轉筒或位移傳感器

   轉筒尺寸     直徑(57.26±0.2)mm，高190mm

   運行速度     1mm/min

   精度         運行180min，運行長度(180±l) mm

4．溫度控制器

   輸出功率    2kw

輸出電壓   0 -250v

輸出電流    0 -15a

溫度測量范圍   0-600℃

測溫誤差       ±5℃

熱電偶         k(eu-2)型
