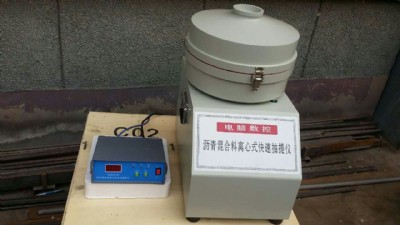

離心式抽提儀  dlc－iii

（1）dlc－iii瀝青離心式抽提儀儀器概述：

該儀器是一種將瀝青混合料中有瀝青分離出來的專用儀器，是我廠在消化吸收國外產品的基礎上開發出來的國內新產品。

該儀器主要用于道路交通工程部門及有關大專院校科研教學等部門檢測瀝青混合料級配及瀝青含量之用。是一種靠設備高速旋轉的離心力把瀝青混合料中的瀝青分離出去的快速檢測設備。可比傳統的蒸餾法提高功效10倍。最適合道路工程的施工監理和瀝青混合料生產廠家的現場快速檢測。

（2）dlc－iii瀝青離心式抽提儀主要特點：

該儀器采用無級調速，具有分離速度快，檢測過程簡單，節約能耗，性能穩定，重量輕，體積小，噪音低等優點。

（3）dlc－iii瀝青離心式抽提儀主要技術參數：

料碗容重：1.5kg  (3kg)         功率：250w

電壓：220v                    轉速：1300—3000 r / min

整機重量：60kg                外形尺寸：高526mm  直徑：350mm

（4）dlc－iii瀝青離心式抽提儀儀器主要結構：

該儀器主要由底座、電機、旋轉料碗、收集器及電子調速，制動裝置等組成。工作時電機直接驅動料碗旋轉，使之產生離心力，把料碗中被溶劑  溶解的瀝青溶液經過濾紙被甩出，從而產生瀝青與礦料分離，以測定其含量。

（5）dlc－iii瀝青離心式抽提儀使用方法及操作步驟：

（一）準備工作

1、按t07722-93瀝青混合料含量試驗（離心分離法），在拌和廠從運料卡車取瀝青混合料試樣，施在金屬盤中適當拌和，待溫度降100℃以下時，用大燒杯取混合料試樣質量1000g左右（m）（粗粒式瀝青混合料用高限，細粒式用低限，中粒式用中限）準確至0.1g。

2、如從路上用鉆機法或切割法取得試樣應用電風扇吹使其完全干燥，置微波爐或烘箱中適當加熱成松狀態時取樣，但不得用錘擊，以防集料破碎。

（二）試驗步驟：

1、向裝有試樣的燒杯中注入三氯  乙烯溶劑  ，將其浸沒，記錄溶劑  用量，浸泡30 min，用玻璃棒適當攪動混合料，使瀝青充分溶解。

注：也可直接在離心分離器中浸泡。

2、將混合料及溶液倒入離心分離器，用少量溶劑  將燒杯及玻璃棒上的粘附物全部洗入分離器中。

3、稱取潔凈的圓環形濾紙質量，準確至0.01g。注意，濾紙不宜多次反復使用，有破損者不能使用，有石粉  粘附時應用毛刷清除干凈。

4、將濾紙墊在分離器邊緣上，加蓋緊固，在分離器出口處放上回 收瓶，上口應注意密封，防止流出液成霧狀散失。

5、接通電源，打開開關，三位數碼顯示000表示機器正常。按啟動鍵，分離機開始工作，工作過程為低速20秒（這時從機器中部看到電機轉動，如不轉，可微調后面板低速調節，使之慢慢轉動）中速20秒（同低速相同，調節中速使之轉速高于低速）高速140秒，合計180秒后自動停機。

6、從上蓋的孔中加入新的溶劑  ，稍停3-5min后，按復零鍵再按啟動鍵，分離機重新自動完成，如此操作數次直到流出的抽提液成清澈淡黃色為止。

注意：每次加入三氯  乙烯不得超過浸泡容量，一般200毫升左右。

每小時啟動不得超過10次。

7、卸下上蓋，取圓環形濾紙，在通風櫥或室內空氣中蒸發干燥后，然后放入105±5℃烘箱中干燥，稱取質量，其增重部分（m 2 ）為礦粉  的一部分。

8、將容器中的集料仔細取出，在通風櫥或空氣中蒸發后放入105±5℃烘干箱中烘干（一般需4h）然后放入干燥器中冷卻至室溫，稱取集料質量（m 1）。

9、用壓力過濾器過濾回收瓶中的瀝青溶液，由濾紙的增重m3 得出泄露入濾液中礦粉  ，如無壓力過濾器時，也可用燃燒法規定。

（三）用燃燒法測定抽提液中礦粉  質量的步驟如下：

1、將回收瓶中的抽提液倒入量筒中，準確量至m1 （va）

2、充分攪勻抽提液，取出10ml（vb）放入坩鍋中，在熱浴上適當加熱使溶液試樣發成暗黑色后，置高溫爐（500-600℃）中燃燒成殘渣，取出坩鍋冷卻。

3、向坩鍋中按每1g殘渣5ml的用量比例，注入碳酸  胺  飽和溶液，靜止1h，放入105±5℃爐箱中干燥。

4、取出放在干燥器中冷卻，稱取殘渣質量（m4）。

（四）計算方法：

4.22.4.1瀝青混合料中礦料的總質量按式（4.22.4—1）

計算：ma= m 1 + m 2 + m 3 （4.22.4—1）

式中：ma—瀝青混合料中礦料部分的總質量（g）；

     m 1—容器中留下的集料干燥質量（g）；

     m 2 —圓環形濾紙在試驗前后的增重（g）；

     m 3 —泄露入抽提液中的礦粉  質量（g），用燃燒法時可按式（4.22.4—2）計算：

     m 3  = m4 x                （4.22.4—2）

式中：va—抽提液的總量（ml）

      vb—取出的燃燒干燥的抽提液數量（ml）

      m4 —坩鍋中燃燒干燥的殘渣質量（g）。

4.22.4—2瀝青混合料中的瀝青含量按式（4.22.4—3）計算，油石比按式（4.22.4—4）計算：                       m-ma

  pb=            （4.22.4— 3）     pa=          （4.22.4— 4）

          m                              m

式中： m—瀝青混合料的總質量（g）；

      pb —瀝青混合料的瀝青含量（％）；

      pa —瀝青混合料的油石比（％）。

（五）試驗結果

同一瀝青混合料試樣至少平行試驗兩次，取平均值作為試驗結果。兩次試驗結果的差值應不小于0.3％，當大于0.3％但小于0.5％時，應補充平行試驗一次，以3次試驗的平均值作為試驗結果，3次試驗的最大與最小值之差不得大于0.5％。

（六）操作方法：

1、取環形濾紙2張，置100-110℃烘箱中烘干稱重并記錄。

2、打開收集器蓋，逆時針旋下鎖緊螺栓，取下料碗蓋。將料碗清理干凈。

3、取瀝青混合料1000g，放入容器中，用三氯  乙烯溶劑  200-300毫升，浸泡約1小時，用玻璃棒適當攪動混合料，使其充分溶解。

4、把料碗放在立軸上，將濾紙置于料碗和其蓋之間（注意要把濾紙與料碗蓋外徑對齊）。再用手盡力擰緊鎖緊螺栓（嚴禁用擰緊工具）然后鎖緊收集器蓋上的螺絲鎖緊（檢查是否松動）。

5、接好電源插頭，打開電源開關，數碼顯示000表示正常，按啟動鍵，分離器開始工作，從低速、中速到高速180s自動完成（停機）。

然后再次加入三氯  乙烯，按復零鍵，再按啟動鍵，使離心機再次工作，重復分離直到排液口流出清澈的淡黃色溶液為止。

6、分離完成后，旋開收集器蓋，旋下鎖緊螺栓，將料碗及料碗蓋輕取下來，置清潔平臺上，將蓋、濾紙用料碗之中的礦料清理在一個干燥盒（盤）內，切記不要遺失任何樣品。

7、將被分離出的礦料及濾紙置100-110℃烘箱中烘干。

注： （1）稱重準確為0.1g。

    （2）2片濾紙使用前后重之差，加上分離出的礦料重和原試樣重之差。即為分離出來的瀝青重。

（6）dlc－iii瀝青離心式抽提儀注意事項及保養

1、濾紙不得重復使用，以保證測試精度。

2、使用前應檢查離心機轉動是否正常，主機擺放是否平穩，收集器蓋上的鎖緊螺栓是否扣牢，在認真閱讀說明書后方可操作。

該機配濾紙中性10張，用完后可通過郵局購買。

隨機附件： 1、電源線一根；            2、中性過濾紙10張。

（7）dlc－iii瀝青離心式抽提儀產品質量承諾：

1、 產品的制造和檢測均有質量記錄和檢測資料。

2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

（8）dlc－iii瀝青離心式抽提儀產品價格承諾：

1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優hui的價格提供給貴方。

（9）dlc－iii瀝青離心式抽提儀交貨期承諾：

1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安  裝，力爭滿足用戶需求。

2、產品交貨時，我公司向用戶提供下列文件；

① 技術保養維修手冊

② 外購件說明書及制造廠家

③ 提供易損件、備件清單，并附送一定量的備件

（10）dlc－iii瀝青離心式抽提儀售后服務承諾：

1、服務宗旨：快速、果斷、準確、周到、徹底

2、服務目標：服務質量贏得用戶滿意

3、服務效率：保修期內或保修期外如設備出現

（11）dlc－iii瀝青離心式抽提儀滄州恒勝偉業公路儀器有限公司是目前國內生產公路試驗儀器、建筑試驗儀器的重點骨干企業。在國內具有較高的知名度，本公司設備一流，檢測手段完善，技術力量雄厚。產品嚴格按照國家標準設計生產，除配套供應試驗儀器設備外，我廠還承擔新建試驗室的規劃設計，設備選型，安  裝調試，配件供應與后勤保障等業務。

（12）dlc－iii瀝青離心式抽提儀本公司主要產品有：瀝青試驗儀器、水泥試驗儀器、土工試驗儀器試驗儀器、養護箱、養護室、防水卷材儀器、建筑器材、鋼筋連接套筒等等。水泥細度負壓篩析儀，混凝土加速養護箱，水泥快速養護箱，瀝青軟化點、瀝青針入度、瀝青粘度計、馬歇爾穩定度、馬歇爾電動擊實儀、瀝青延伸度儀、瀝青含量測定儀等等；混凝土系列：混凝土鉆孔取芯機、攪拌機、磁力振動臺、切片機、磨平機、電動鋼筋標距儀等等；土工儀器系列：八輪平整度儀、直剪儀、觸探儀等等；以及水泥砂漿儀器系列、養護箱、養護室設備，防水卷材儀器，無損檢測儀器，試模等多種儀器。這些產品廣泛應用于高等院校、市政、公路、鐵路、隧道、橋梁、石油化工、水利建設、攪拌公司等領域本廠以合理的價格、熱情的服務態度、精湛熟練的售后保障對您提供優質服務。
