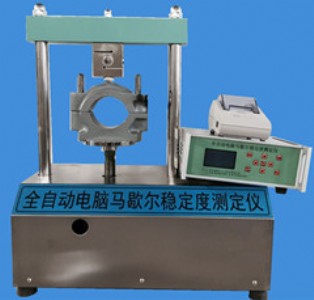

馬歇爾穩定度測定儀    型號：lwd-5

（1）lwd-5型馬歇爾穩定度測定儀主要特性:

1、整個試驗由儀器自動控制，自動測定消除了各種人為誤差，打印試驗結果。

2、設有有過壓自動保護功能（若過壓，窗口顯示hhhh.hhhh，儀器自動停止加壓），不會出現因過壓而損壞儀器。

3、儀器以中華人民共和國交通部93—2—3發布的《公路工程及瀝青混合料試驗規程》為準。

4、智能測控部分可以與普通馬歇爾試驗儀加荷部分相配。

（2）lwd-5型馬歇爾穩定度測定儀技術參數:

1、壓力測量范圍：0—30kn；【3噸】適用于試件101.6mm

2、壓力測量范圍：0—50kn；【5噸】適用于試件152.4mm

2、流值測量范圍：0—15.00mm（實際可達 15.00mm以上）；

3、數據采集速度：45000次/秒；

4、儀器可存貯15個試件的試驗結果；

5、工作電壓：220v；50hz；

6、工作溫度：5—35℃；建議在室溫為10—30℃下使用。

（3）lwd-5型馬歇爾穩定度測定儀現場安  裝：

（1）開箱后按裝箱單檢查儀器，如不符應立即與供應商聯系。

（2）將馬歇爾主機放到平臺上，把控制部分放到一旁，將各種連結線接好。

（3）檢查電源應為220v±10％

（4）檢查無誤后，即可打開儀器的電源，按儀器的使用方法，檢查儀器的性能。

（4）lwd-5型馬歇爾穩定度測定儀使用方法：

使用前將對應的插座接好，檢查無誤后即可開主機（若電網電壓較低、干擾特大、或是電壓動蕩不定，有條件的用戶配交流凈化電源或ups，無條件的可配一臺交流穩壓器。

（一）顯示器及輸入鍵盤的使用說明

顯示共8位，分成兩組，試驗時，左邊顯示壓力，右邊顯示（見儀器面板）；鍵盤共三個，分別為“切換”“試驗”“打印”；“切換”鍵是從標定狀態到工作狀態之間相互切換的，按“試驗”鍵，儀器便控制機械部分自動試驗。

按“打印”鍵，即打印最近的15組試驗結果。

1、儀器使用方法：將電子測控部分與機械加荷部分聯接好，接通電源，此時窗口顯示p0.00,l0.00，儀器通電15分鐘后，將做

好的試件放于加荷頭壓之間（不必預加壓），檢查無誤后按“試驗”鍵即可，儀器自動控制加荷部分加荷試件受壓變形情況通過顯示器直接顯示出來，直到試件受壓破裂，停止加壓，顯示器上直接顯示試件的最大壓力和對應的流值。打印自動打印出試驗結果，即最大壓力與對應流值。同時儀器自動控制加荷設備下降至規定高度，方便換試件。

（5）lwd-5型馬歇爾穩定度測定儀儀器計量與標定：

數據的標定，開機前，按下“切換”鍵不放，然后打開電源，此時儀器進入標定程序狀態。儀器通電15分鐘后，即可標定。標定時，先記下零點數據，以后檢測數據減去零點數據即可。

（1）壓力的標定校準（非專業人員不能進行此項操作）

第一步：用標準測力計放到儀器的傳感器與升降機中間。

第二步：打開測控部分機箱。可見到藍色可調電位器，其中壓力校準為調整壓力大小。

第三步：記下控制部分零點時數據。

第四步：用手動搖把加壓，加到標準測力計上一定數據然后調整“壓力校準”扭使之相符。

第五步：關機，裝上機箱。

（2）位移校準（非專業人員不得進行此項操作）。

第一步：開機15分鐘后打開機箱。

第二步：將位移傳感器放到第一條線上，（傳感器頭向左、右邊數記下零點值）

第三步：將位移傳感器放到第二條線上，記下滿度。

第四步：滿度值減去零點值應為，14.5mm—15.5mm之間如不，（可調整位移零位與位移滿度來實現）

第五步：關機裝上機箱。

（6）lwd-5型馬歇爾穩定度測定儀常見故障及維護：

1、關機后立即開機鍵盤無效或其它部分不正常。解決方法十秒鐘后再開。

2、儀器正常，打印機不打印；出現這種現象有兩種可能：

（1）打印電纜線沒有裝或沒有裝好；

（2）打印電纜內部斷線；

解決方法：將打印電纜線插好或更換新打印電纜線。

3、啟動后，加荷部分加荷，試件受壓變形，但壓力窗口無數據變化，出現這種現象，應即關機，同時，將加荷部分停止加荷。解決方法：（1）傳感器插接頭松動或掉下來了，重新插好。

（2）傳感器聯接線或其它部分有問題，請與本廠服務部聯系。

4、加荷部分不加荷

解決方法：（1）“執行”接頭松動或掉下來了，請重新插好。

（2）執行聯接線或其它部分有問題，請與本廠服務部聯系。

5、儀器加荷部分“能上不能下”。出現這種現象有二種可能：

（1）“執行接頭松動或掉下來了，請重新插好。

（2）聯接線或其它部分有問題，請與本廠服務部聯系。

6、儀器正常工作下，打印機中斷打印，儀器也出現死機現象；這種現象是由于電源質量術差引起的，必須解決。

（7）lwd-5型馬歇爾穩定度測定儀解決方法有三條：

（1）遠離干擾源；（2）關閉干擾器具（如大功率用電器或高頻焊接機等）；（3）配交流穩壓器。

7、放上試件后，壓力啟動機器后機器顯示為“hhhh.hhhh”說明試件壓力過大，出現這種情況應檢查恒溫水浴溫度是否為60℃±0.5℃與恒溫時間是否為30min到45min之間,或檢查試件配合比。

8、當試驗數據壓力過小，流值過大時，檢查水浴溫度是否過高，恒溫時間過長與試件配合比不對。

（8）lwd-5型馬歇爾穩定度測定儀使用注意事項：

1、做馬氏試驗時，加荷部分必須由電子測控部分控制，不得人工強加荷或人為啟動機加荷，否則，會發生加壓過載而損壞儀器。

2、若電網干擾較大，或是電壓動蕩不定，有條件的用戶配交流凈化電源，無條件的用戶請配交流穩壓器。

3、加荷部分控制線及打印機電纜線不能受力。

4、儀器不要與一個大功率用電器共用一電源插座。

5、儀器應置于干燥處，不要常拔插接件，防止插頭接觸不良。

6、空氣潮濕的地區，宜將傳感器存放于干燥箱中保存。

7、儀器不用時，請用布蓋住，防止灰塵侵入。

8、請不要私自打開或拆卸儀器。

9、升降機構需定期加注黃油。

（9）lwd-5型馬歇爾穩定度測定儀產品質量承諾：

1、 產品的制造和檢測均有質量記錄和檢測資料。

2、 對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。

（10）lwd-5型馬歇爾穩定度測定儀產品價格承諾：

1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。

2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優hui的價格提供給貴方。

（11）lwd-5型馬歇爾穩定度測定儀交貨期承諾：

1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安  裝，力爭滿足用戶需求。

2、產品交貨時，我公司向用戶提供下列文件；

① 技術保養維修手冊

② 外購件說明書及制造廠家

③ 提供易損件、備件清單，并附送一定量的備件

（12）lwd-5型馬歇爾穩定度測定儀售后服務承諾：

1、服務宗旨：快速、果斷、準確、周到、徹底

2、服務目標：服務質量贏得用戶滿意

3、服務效率：保修期內或保修期外如設備出現
