一、 概 述：

mc—ⅱ型脈沖袋式除塵器是在mc—ⅰ型的基礎上，改進的新型高效脈沖袋式除塵器。為了進一步完善mc—ⅰ型脈沖袋式除塵器，將原圖進行了修改，改后的mc—ⅱ型脈沖袋式除塵器保留了mc—ⅰ型的凈化效率高、處理氣體能力大、性能穩定、操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革，解決了露天安  放和壓縮空氣源壓力低的問題。

mc—ⅱ型脈沖袋式除塵器，在原ⅰ型的基礎上有了很大改進，在結構上比較先進合理，噴吹壓力較低，清灰效果好，維修工作量小，是目前較理想的脈沖袋式除塵器。

二、mc—ⅱ型脈沖袋式除塵器的特點和結構原理：

(一)特　點：

1.mc—ⅱ型脈沖袋式除塵器在保留了原mc—ⅰ型除塵器優點的基礎上，采用了低阻力的qmf—20p型脈沖閥，使除塵器的控制系統和過濾袋等的壽命比mc—ⅰ型延長一倍以上，減少了維修工作量。

2.清灰用壓縮空氣從原來的5—7公斤/厘米2壓力，降到現在的3公斤/厘米2壓力，但清灰效果仍可達到5—7公斤/厘米2壓力的效果，從而擴大了使用范圍。

3.由于結構上的改進，增強了設備的嚴密性，漏風量能夠低于10％，進一步提高了產品質量。

4.改革了揭蓋裝置，濾袋固定方法，為設備檢修和維護改善了勞動條件。

5.噴吹裝置增加了防護罩，蓋板結構采用了防雨措施，使除塵器在露天放置不需另設防雨棚，減少了建設投資。

6.清灰部分原來攪龍去掉，裝置了yjd系列型自動回轉排灰閥組合關風器。擴大了清灰使用效果，減少了維修，封密嚴排灰快。

(二)　結構原理：

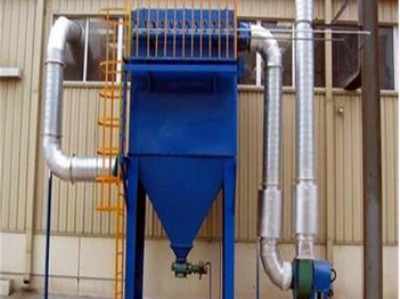

mc—ⅱ型脈沖袋式除塵器的基本結構如圖1所示，它主要由五部分組成。

1.上箱體：由可掀起的蓋板和出風口組成；

2.中箱體：由多孔板、濾袋裝置和文氏管組成；

3.下箱體：由進風口、灰斗和檢查門組成；

4.排灰系統：由減速裝置和輸灰、排灰裝置組成；

5.噴吹系統：由控制儀、控制閥、脈沖閥、噴吹管、氣包和防護裝制組成；

6.控制儀表采用jmk—2型脈沖控制儀，wmk脈沖無觸點控制儀。
