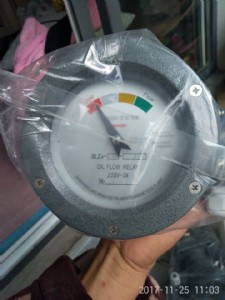

yz1-50/20油流指示器 yz1-80/40油流指示器

yz1-100/80油流指示器 yz1-100/90油流指示器 yz1-125/80油流指示器  yz1-150/40油流指示器

yz1-150/80油流指示器 yz1-150/135油流指示器

產品介紹：

油流指示器是現實變壓器強迫油循環系統內油流量變化的裝置。用來監視油循環冷卻系統的油泵運行情況，如油泵轉向是否、閥門是否開啟、管路是否有堵塞等情況，當油流量達到整定的動作流量值或返回流量值時均能發出報警信號。

產品屬性周圍環境溫度：

-40℃~ 40℃；當空氣溫度為 25℃時，相對濕度不大于90％；油溫不高于90℃；無劇烈震動和顛簸的場所；變壓器冷卻系統的油量參數與繼電器的流量參數即動作特性影響符合。使用方法油流指示器安  裝時必須保證動板與流速相符，即動板靜止位置時越前流速15°~30°，動板動作位置時滯后流速15°~30°，以保證動作狀態穩定性。預防措施油流指示器在運行中應每年檢查一次引線和微動開關絕緣性能是否良好，密封圈是否需要更換。功能與特點當變壓器冷卻系統的油泵啟動后就有油流循環，流量達到繼電器動作流量整定值以上時，沖動繼電器的動板轉到最終位置，通過磁鋼的耦合作用帶動指示部分同步旋轉，指針指導流量位置，微動開關常開接點閉合，發出正常工作信號。當流量減少到繼電器返回流量整定值或達不到動作油流量時，動板借助復位渦卷彈簧的作用動板返回，是微動開關的常閉接點打開，常開接點閉合，發出故障信號。

注意事項：

1、油流指示器在出廠前已在專用的流量試驗設備上將報警點調整好，用戶在一般情況下請不要任意調整。

2、油流指示器在安  裝前應檢查在貯存和運輸過程中是否有壞和銹蝕，動作及動部分應轉動靈活無卡滯現象。

3、油流指示器在安  裝之前應檢查引線、出線端子和微動開關絕緣是否良好。

4、當油回路中實際油流量小于繼電器規定的動作特性流量時，可將繼電器從管路上卸下，表盤向下放置平穩，并做好調整盤的原始轉配位置標記，松開固定調整盤用的四只m5螺栓，將調整盤順時針適當旋轉一定角度，整個調整過程中一定要用手把住調整盤，以防止因渦卷彈簧扭力而滑脫，調整完畢后應裝好各拆卸件。
