xpl-60b履帶旋噴鉆機 高壓旋噴樁機

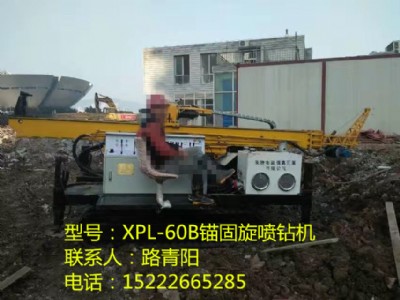

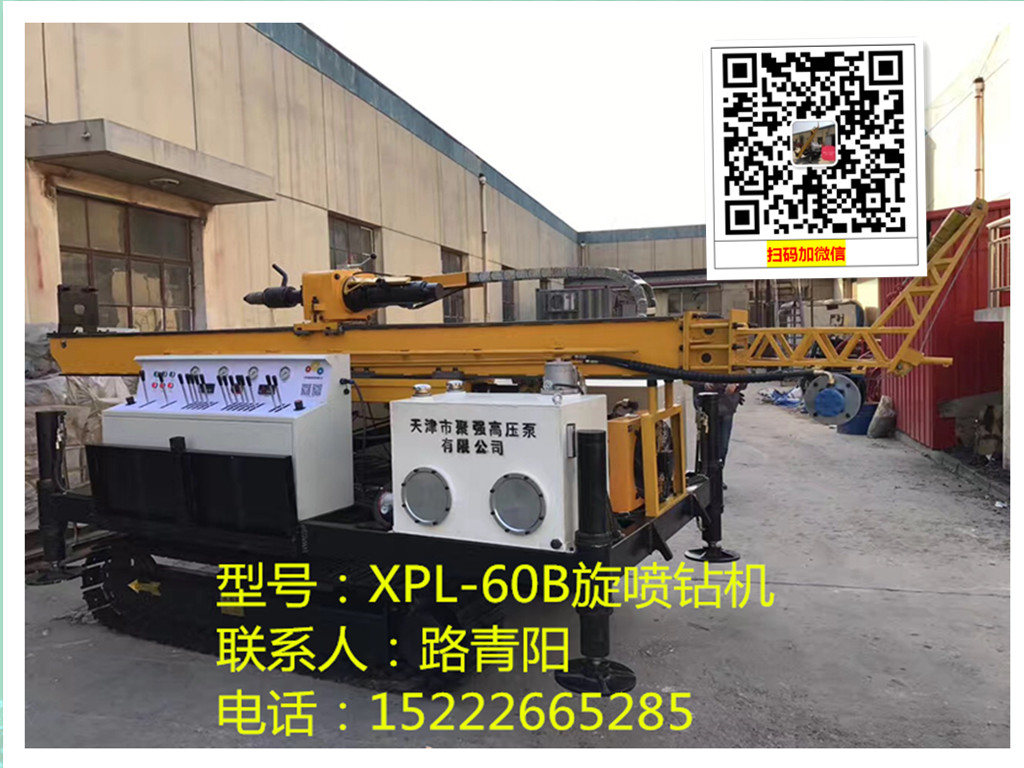

xpl-60b型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種鉆孔工程。

二、 特點：

1. 配備有回轉支架，需要時孔位可轉至履帶側邊工作，提高了工作效率。鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置,鉆機對孔、定位準確、快捷。

2.采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

3.配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4.鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴工藝的需求。

5.動力頭行程長，可接3米鉆桿，減少輔助時間。

6.最高轉速可達260轉每分鐘，有效的提高了工作效率。

7.鉆機可采用新型卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安  全性保障。

三 、主要技術參數：

1扭矩：3500 n.m

2動力頭轉速：0～260r/min

3動力頭行程：3500 mm

4動力頭額定提升力：30 kn

5動力頭允許加壓力：35 kn

6 鉆孔深度：60 m

7 鉆桿直徑：φ50 mm；φ60 mm；φ73 mm

8鉆孔傾角: 前后0~100°

9 電機功率：22 kw+18.5kw+1.5kw

10 外形尺寸：（工作時）3500×2050×5600(mm)

（運輸時）5600×2050×2000 (mm)

11 整機質量：4500 kg

12系統壓力：20 mpa

14爬坡度：25°

15行走速度：2km/h
