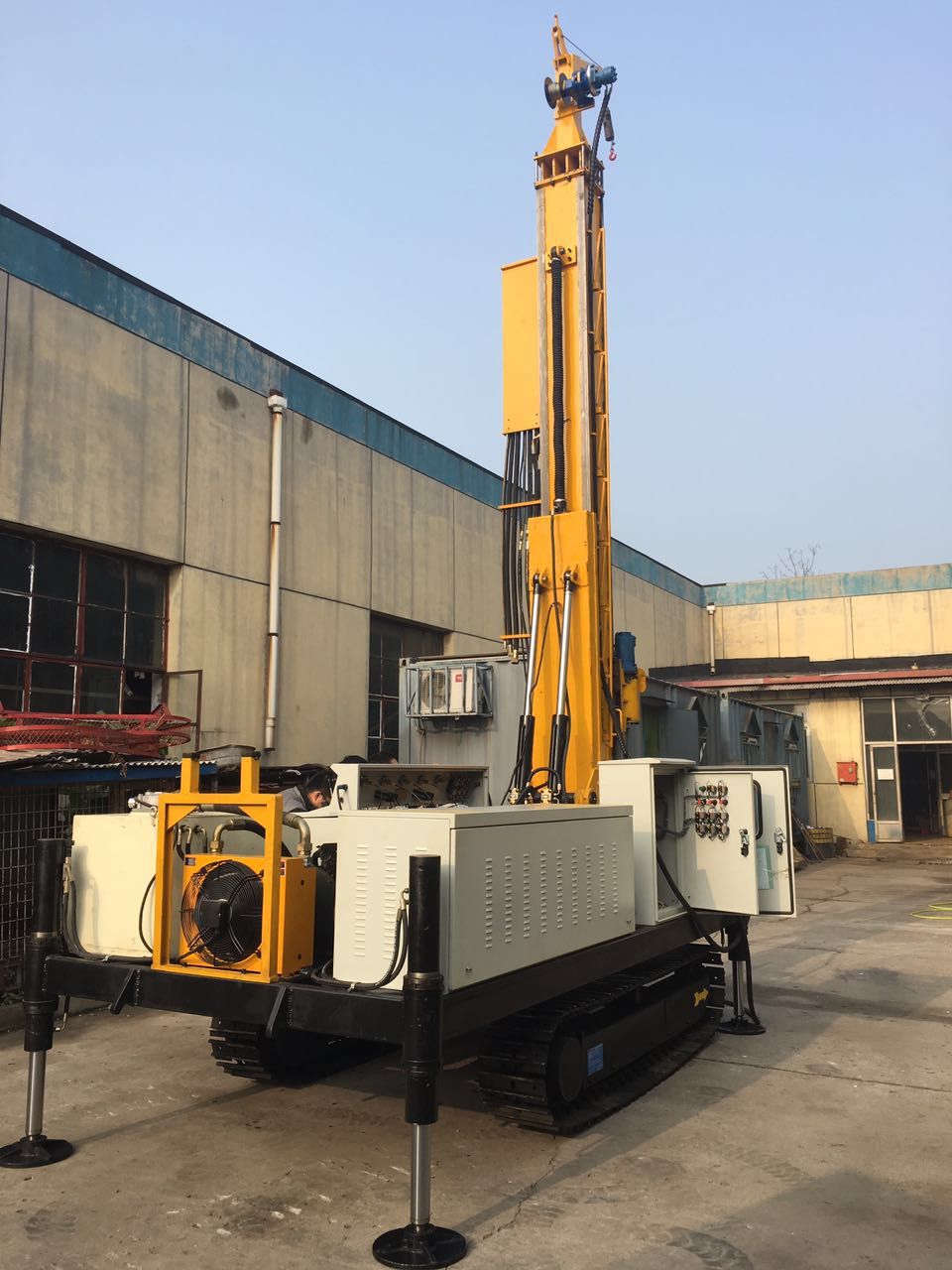

xpl-80a履帶高壓旋噴鉆機樁機

xpl-80a型錨固旋噴鉆機

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種造孔等工程。

二、特點：

1. 配備有回轉支承，需要時孔位可轉至履帶側邊工作，提高了工作效率。配備精確的鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置。鉆機對孔、定位準確快捷。

2. 采用全液壓動力頭傳動，無級變速，鉆進效率高，勞動強度低。

3. 配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4. 鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴

工藝的需求。

5. 動力頭行程長，可接3米鉆桿，減少輔助時間。

6. 最高轉速可達266轉每分鐘，有效的提高了工作效率。

7. 鉆機可采用新型卷揚機，應用液壓控制，大大降低了勞動力，提高生產效率的同時提高了施工人員的安  全性保障。

三 、主要技術參數：

1.最大扭矩：5500 n.m

2.動力頭轉速：0～266r/min

3.動力頭最大行程：3500 mm

4.動力頭額定提升力：70 kn

5.動力頭允許加壓力：35 kn

6 .鉆孔深度：130-170 m

7 .鉆桿直徑：φ50 mm；φ60

mm；φ89 mm

8.鉆孔傾角: 前后0～100°

9. 電機功率：37 kw+18.5kw+2.2kw

10. 外形尺寸    [施工尺寸]：3900×2100×6900mm（長寬高）

              [運輸尺寸]：6550×2100×2400mm（長寬高）

11. 整機重量：5500 kg

12.橫向移動：1500mm

13.系統壓力：20 mpa

14.最大爬坡度：25°

15.行走速度：3km/h
