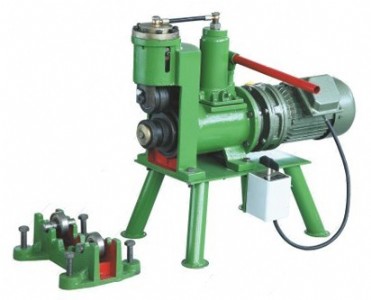

219電動滾槽機產品說明書簡介

滾槽機是在使用溝槽接頭作為管道連接件時，對管子進行予處理的專用工具。工作原理是利轉動的凹壓輪帶動管子轉動，凸壓輪在油缸作用下緩緩向管子加壓，從而形成所需的凹槽，以備按裝時使用。可用于消防、自來水、礦井等管道的安  裝。

滾槽機結構：該機機殼用ht250鑄鐵制造，主軸為40cr調質后制作，前端為雙斜滾柱軸承，動力為0.75千瓦電機，結構合理，經久耐用。

219電動滾槽機技術參數規格

功率：0.75 kw ，轉速：65轉／min，

電壓：380v／3n／50hz，額定壓力：20mpa

重量：100kg

外形尺寸：840*330*76

壁厚范圍：6mm 管徑范圍：60-219mm

219電動滾槽機產品用途

滾槽機是在使用溝槽接頭作為管道連接件時，對管子進行予處理的專用工具。工作原理是利轉動的凹壓輪帶動管子轉動， 凸壓輪在油缸作用下緩緩向管子加壓，從而形成所需的凹槽，以備按裝時使用。

開機前檢查

檢查線路是否缺相，減速機是否需要注油。

用手晃動上滾輪，檢查滾輪與滾輪架的間隙及滾輪與滾輪軸之間的間隙，如間隙大于0.3mm，則應該調整或更改。

219電動滾槽機操作

裝上管子，先不要壓下上滾輪，開機旋轉，如果管子端面在旋轉過程中總是靠在擋片上，則轉向是對的。如果管子慢慢的從滾輪上退出來，則反向旋轉。壓下滾輪，緩緩加力，壓制溝槽之規定深度。

故障排除

如壓管后管子密封面呈喇叭口狀外翻或開裂有以下原因：

壓力施加過快過大，壓之槽過深。

管子硬度太高。

注意事項

隨時檢查電機，減速機聲音是否正常，每10天注油一次。

隨時檢查滾輪架是否松動，如松動可旋緊固定螺栓。

隨時檢查聯軸器之間的間隙，應在1-6mm之間。如過大可調整電機端聯軸器，否則，容易破裂或損壞
