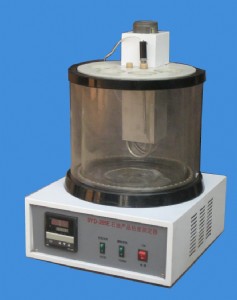

瀝青運動粘度計   型號：syd-265e

（1）syd-265e瀝青運動粘度計用途及適用范圍

   本儀器是根據中華人民共和國行業標準t0619《瀝青運動粘度試驗（毛細管法）》所規定的要求設計制造的，使用于按t0619標準所規定的要求測定瀝青試樣在規定溫度下的運動粘度。本儀器的實驗結果符合中華人民共和國交通部jtj052《公路工程瀝青混合料試驗規程》的要求。

（2）syd-265e瀝青運動粘度計主要技術規格及參數

⒈工作電源：         ac220v±10％，50hz。

⒉浴液加熱功率：     兩檔，1000w（輔助加熱）600w（控溫加熱）

⒊浴液使用溫度：     室溫~150.0℃。

⒋水浴控溫精度：     ±0.1℃。

⒌水銀溫度計：       分度0.1℃,測溫范圍為100~150℃。

⒍水浴容量：         20l。

⒎試樣數量：         同時插入毛細管數量:4根。

⒏攪拌電機：         功率6w;轉速1200r/min。

⒐環境溫度：         －10℃~+35℃。

⒑相對濕度：         ＜85％。

⒒溫度傳感器：       工業鉑電阻,其分度號為pt100。

⒓整機功耗：         不大于1800w

⒔毛細管粘度計：    坎芬式逆流毛細管粘度計一組共七支,型號分別為200、300、350、400、450、500、600（即r管內徑分別為1.02、1.26、1.48 、188 、2.20、3.10、4.00毫米)

（3）syd-265e瀝青運動粘度計主要結構及電路原理

    儀器由毛細管粘度計、水銀溫度計、電動攪拌裝置，電加熱裝置、溫控儀、雙層恒溫浴和照明燈等組成。其結構圖見圖1所示，電原理圖見圖2所示，主要特點為：

    ⒈雙層恒溫浴：內層采用φ300×300mm的硬質玻璃缸，外層保溫套為φ360×285mm的有機玻璃筒，內外層之間為空氣保溫層，試驗時，為不使水蒸氣進入保溫層而影響觀測，可在保溫層充入干燥空氣（充氣設備自備）。浴缸蓋上有四個孔，分別安  放毛細管粘度計夾子和膠木蓋。在夾子上裝有三個調節螺釘，以調節毛細管粘度計的垂直度。

    ⒉照明燈采用220v16w2d熒光燈，為清晰地觀測毛細管粘度計的讀數提供了保證。

   ⒊溫控儀：

⑴溫度傳感器：工業鉑電阻,其分度號為pt100。

⑵溫控儀：智能溫度控制儀，具有pid自整定和四位雙led 窗指示功能，控溫迅速,響應快,超調小,控溫精度±0.1℃。

⑶加熱系統：1000w和600w雙電加熱管加熱。儀器剛開始工作時，1000w輔助加熱和600w控溫加熱一起加熱，升溫快；在設定的觀測溫度點附近，能自動調整加熱功率，1000w輔助加熱關閉，僅600w控溫加熱工作，保證浴溫的穩定。

   ⒋攪拌系統：電動攪拌機為單相異步電動機。電動軸與攪拌軸由環氧棒隔離，不致影響電機正常工作。

（4）syd-265e瀝青運動粘度計儀器使用的工作條件

   ⒈儀器應放置在干燥，清潔，無腐蝕性氣體的環境中，并應安  放在平整且穩固的實驗臺上。

   ⒉恒溫浴中應置放甲  基硅油或甘油等溶液。

   ⒊測試試樣時應根據實驗的要求選用適當?shù)拿�細管粘度計�?/p>

（5）syd-265e瀝青運動粘度計儀器的安  裝

   ⒈打開包裝箱，清點備品備件，注意玻璃器皿，尤其是毛細管粘度計要輕取輕放，不要硬扳或硬塞以免損壞。

   ⒉在膠木上蓋的掛鉤上扣好垂球，調節機箱底角螺絲使缸壁與垂線平行為止。

    ⒊將溫度計，傳感器插入缸蓋相應的孔中。

    ⒋再將機箱后面與缸蓋的八芯插頭座對接，傳感器的三芯插頭與機箱的三芯插座對接，四芯電源線與四芯航空插座對接。

（6）syd-265e瀝青運動粘度計使用方法

 ㈠測試前的準備

  ⒈使用本儀器前應仔細閱讀使用說明書。

  ⒉仔細閱讀中華人民共和國行業標準t0619《瀝青運動粘度實驗（毛細管法）》，了解并熟悉標準所闡述的試驗方法，試驗步驟和試驗要求。

  ⒊按標準所規定的要求，準備好試驗用的各種試驗器具，材料等。

  ⒋檢查本儀器的工作狀態，使其符合說明書所規定的工作環境和工作條件。

  ⒌檢查本儀器的外殼，外接 電源必須有良好的接狀態。

 ㈡使用方法

   ⒈將操作面板上所有開關打開（開關指示燈亮）。此時加熱系統（1000w，600w），攪拌系統開始工作。xmt溫控儀二個顯示窗（pv，sv）均有數字顯示，pv顯示此時的浴溫（溫度傳感器反映的值），sv顯示設定的溫度。

  ⒉根據試驗要求設定sv值（浴溫），手按一下溫控儀面板左下角“set”功能鍵，sv值開始閃爍，通過右下角移動    減鍵     或加鍵    將設定溫度鎖定，再按“set”鍵，設定完畢，sv顯示設定值。

   【按“set”鍵后出現下列菜單中的字符,根據說明設定參數】

3. 升至設定值附近時，輔助加熱系統會被自動切斷。

⒋浴缸溫度穩定后，若發現溫度計指示值與溫控儀顯示值有偏差，則需要修正若儀表顯示值為100℃，玻璃溫度計檢測值為99.7℃時,則按“set”鍵進入b菜單，pv窗顯示sc，使  sv   值顯示—0.3（若玻璃溫度計檢測值為100.3℃時，則使sv值顯示0.3），修正完畢后，按“set”鍵退出b菜單，此時顯示值與溫度計檢測值一致，溫度偏差修整完畢。

⒌儀器出廠時pid參數已設定好，當控溫精度達不到要求時需重新自整定一次，按住功能鍵“set”5秒，進入b菜單，pv顯示rl1，然后每按一次“set”，pv依次顯示al2，sc，atu，按加鍵，設置atu=1，at燈亮，按住“set”5 秒，退出b菜單。系統進入自整定狀態，經過兩個周期的波動后，自整定結束，at燈熄滅，pid參數調整完畢。（注意自整定

需在設定點遠處進行，而且輔助加熱得關掉）

⒍浴缸內溫度正確且穩定后即可進行試 驗，并嚴格按照t0619標準所規定的方法，對試樣進行測試。

（7）syd-265e瀝青運動粘度計注意事項

      ⒈儀器無單獨設置攪拌開關，打開控溫開關，攪拌器同時開始工作。

      ⒉毛細管粘度計的垂直狀態可通過夾持器上的三個小螺絲釘進行調整。

      ⒊溫度計安  裝時務必使水銀球的位置接近毛細管粘度計的中央點的水平面。

      4、實驗環境改變或浴液更換時，需要重新自整定一次pid參數.

      5、機箱后有三路保險絲，斷任何一路，儀器均不能正常工作。

字符名稱設定范圍說       明出廠設定值so主控設定0--9999設定主控點數值大小135sl下限絕對值設定0--9999設定下限點數值大小134.9sh上限絕對值設定0--9999設定上限點數值大小135.1sc傳感器修正設定-20--20修正傳感器誤差6.5p比例范圍1--999設定比例帶大小,不允許設定為零20 積分時間0--3600秒設定積分時間;為零時關閉積分功能130 微分時間0--3600秒設定微分時間;為零時關閉微分功能30 比例周期1--99秒設定輸出開關周期,不允許設定為零50 自整定00:自整定停止,

01:自整定開始,確定自整定執行\(zhòng)關閉00 設定鎖00:不鎖

01:鎖除主控以外的設定

02:所有參數全鎖定確定參數修正允許\不允許00

（8）syd-265e瀝青運動粘度計常見故障及排除方法

序號常見故障原因排除方法1電源指示燈熄（1）指示燈壞更換開關（2）保險絲熔斷更換保險絲（3）停電檢查外電源2外殼帶電儀器接地不良檢查接地線3輔助加熱不加熱（1）輔助加熱開關未打開打開輔助開關（2）加熱器壞更換加熱器（3）可控硅壞更換可控硅4不能控溫（1）控溫加熱管壞更換加熱管（2）可控硅壞更換可控硅5pv窗無浴溫顯示（1）傳感器壞更換傳感器（2）傳感器沒接好接好傳感器

（9）syd-265e瀝青運動粘度計儀器的成套及技術文件

  （1）使用說明書         1份 （2）合格證書           1份

序號名稱每套數量備件數量備注1syd—265e石油產品運動粘度測定儀1臺  2逆流毛細管沾度計（一組）7支  3水銀溫度計（100~150℃）精度0.1℃1支根據用戶需要可另配150~200℃溫度計4垂球1只  5傳感器1根   6熒光燈管1支  7電源線1根  8膠木蓋4只  9毛細管夾持器4只  10玻璃管濕度計擋圈4只
