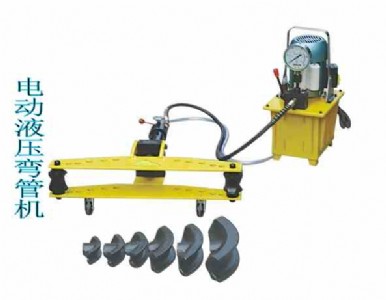

dwg系列電動彎管機產品基本說明

……………………………………………………………………………………………………

使用范圍：適用一般水管、導線管、瓦斯管、厚鋼管等，角度彎曲最大90度.

模具均采用球墨鑄鐵制造,比普通灰口鑄鐵有較高強度、較好韌性和塑性,比較耐使用,不易斷裂

dwg系列電動彎管機基本參數規格

型號dwg-1dwg-2dwg-3dwg-4dwg-5出力10t16t18t20t23t行程170mm240mm320380mm380mm范圍1/4″-1″1/2″-2″1/2”-3”1/2”-4”1/2”-5”外徑φ13mm-φ34mmφ22mm-φ60mmφ21.5-φ88.5￠21.5-￠108mm￠21.3mm-￠114mm模具1/4″、5/16″、3/8″、1/2″、3/4″、1″1/2”、3/4”、1”、1-1/4”、1-1/2、2”1/2、3/4、1”、1-1/4、1-1/2、2、2-1/2、31/2”、3/4”、1”、1-1/2”、2”、2-1/2”、3”、4”1/2”、3/4”、1”、1-1/2”、2”、2-1/2”、3”、4”5直徑φ13  φ16  φ19  φ22  φ28 φ34φ22φ28φ34φ42φ48φ60φ22φ28φ34φ42φ48φ60φ75.5φ89φ22  φ28  φ34   φ48  φ60 φ75.5  φ89  φ108φ21  φ26.8  φ33.5   φ42.3 φ48φ60 φ75.5  φ88.5  φ108  φ114mm壁厚1-3.5mm2.75-4.5mm2.75-4.5(mm)2.75-62.75-6重量50kg70kg124kg160kg220kg

dwg電動液壓彎管機使用方法

……………………………………………………………………………………………………

l、將電動液壓彎管機開關擰緊、支承輪和模子與被彎工件接觸部位涂潤滑油脂。

2、根據所彎管材大小，選擇相應的彎模，裝在活塞桿頂端，將兩個支承輪相應的尺寸槽面向著彎模，特別注意支承輪應放在翼板面邊的所相應尺寸孔內，“最大規格最外孔。以此類推。避免兩支承輪位置不對稱，造損壞模子及機件。

3、放好工件后將上翼板蓋上，先用快泵使彎模壓到工件件，再用慢泵將工件壓到所需角度，彎好后打開關,工作活塞將自動復位，翻開上翼板，將工件取出。

四、注意事項：1、電動液壓彎管機使用前首先檢查油箱內的油是否充足，如不足應加滿。

2、工作前開關—定要關死；否則壓力打不上，并把加油螺塞擰松，以便油箱通氣.

3、所彎管材的外徑一定要與彎模凹槽貼合，否則工件會產生凹癟現象或將模子漲裂。

4、焊接管的焊縫在要處于彎曲處正外側或正內側。彎曲過程中兩支承輪要同時轉動且工件在支承輪的凹槽內滑動，如單面不動應停止操作。

5、電動液壓彎管機平時做好設備的清潔保養工作，加油要清潔，—定要經80目以上濾網過濾，油濾裝置要定期清洗

6、電動液壓彎管機使用15號機械油。

五、易損件

為方便用戶維修，將電動液壓彎管機易損密封件放入備件袋中。

dwg電動液壓彎管機可能發生的故障及排除方法

……………………………………………………………………………………………………

1、活塞桿伸出一定長度后搖動手柄，項桿一伸一縮。 加油螺塞未擰松 擰松加油螺塞

泵體中出油閥口不密封出油閥鋼球不園整 油中有垃圾，應換干凈的機油，更換鋼球。

2、大、小泵活塞桿處滲油 密封圈損壞 將備件袋中密封圈換上

3、開關處滲油 開關內壓圈太松 拆下限位螺釘和開關后，擰緊壓圈

4、頂桿頂出無力， 不能工作。 開關內鋼球密封不好開關頂端沒有頂牢鋼球或掉落鋼球 調換鋼球擰緊開關，如無鋼球，應加鋼球。

5、頂桿頂端漏油 活塞桿頂端密封圈損壞 更換14×2.4 o型密封圈(自備)

6、大、小泵吸油不足 濾網器內濾網上附有垃圾或油量不足 擰下12序號零件，用汽油清洗網體并加滿油。

7、模子安  裝孔裂開 模子項出時有側向載荷

如：彎過的工件再彎時位置未放正 檢查兩個支承輪位置是否對稱，支承輪和工件貼合處涂油，放正第二次彎曲的位置。

8、拾泵也稱冒泵、回泵 出油閥鋼球不能正常復位 將作用桿(15）伸出，使柱塞泵上有壓力時，在手柄座(14)上用郎頭敲擊幾下即可使閥球復位。

注意事項：

1、所謂的薄壁管表格如下：鋼管外徑與相應壁厚

φ21.3φ26.8φ33.5φ42.3φ48φ60φ75.5φ88.5φ108φ1332.752.753.253.253.53.53.7544.552、鋼管壁厚小于上述相應數值，稱為薄壁管，彎管后易產生凹癟。故隨著管子壁厚減小，橢圓度增加，易產生皺紋。

……………………………………………………………………………………………………
