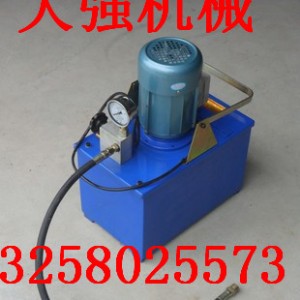

3dsy電動試壓泵技術參數規格

最大壓力：2.5mpa、4mpa、6mpa 8mpa

流量：300（l/h）

電壓：220v/ 380v

功率：0.75kw

3dsy電動試壓泵產品說明書簡介

3dsy電動試壓泵用途：適用于水或液壓油介質，對各種壓力容器、管道、閥門等進行壓力試驗，亦用于作液壓能源，提供所需的壓力，適合于化工、建筑、水暖、石油煤炭、冶煉造船等行業。

特點：此產品具有操作省力、整機重量輕、維修方便、,性能穩定、外形美觀電動試壓泵采用電機驅動，大大地提高工作效率等特點，是理想的測試設備。（自備高壓管最大承受壓力可達25mpa）

dsy系列試壓泵，選用特除密封材料，采用先進生產工藝及優質選材，免除頻繁更換密封件，達到無故障工作時間長等特點。

具有重量輕、噪音低、升壓快、穩定性能好、體積小、移動靈活、操作方便、使用壽命長等特點，其壓力、流量、容積系數、泵效率等主要性能指標均達到設計要求。

二、用途

dsy型電動試壓泵(以下簡稱泵)是專供各類壓力容器、管道、閥門、蒸汽鍋爐及橡膠管件等作壓力試驗，并可用作各種試驗室或車間獲得液體壓力源的設備。

3dsy電動試壓泵主要由電機、減速箱、壓力缸、集水器、安  全閥及水箱等部件組成，泵的工作原理及結構見示意圖。本泵的工作介質為5℃～60℃的清水、乳化液和粘度不大于45mm/s的油品。泵裝在水箱上，并配有四只腳輪，電機與減速箱由聯軸器相連，速比為1：31。

3dsy電動試壓泵安  裝與使用

1、開箱安  裝： 開箱后，首先仔細閱讀說明書，理解、領會各項要求，并裝上腳輪。

2、使用方法：

(1)、使用前的準備：

a、減速箱內加潤滑油至要求數量。(黑色齒輪油sybll03 62s)。

b、兩側滑導架，加30#機械油，并在使用時應隨時補充。

c、水箱內加滿潔凈的工作介質，并在使用時隨時補充。

d、被試容器中應預先放盡空氣，充滿介質以縮短試壓時間。

e、運轉前開啟開關閥，試壓泵作空載運作，若無異常響聲及阻滯現象。吸捧工作狀況正常，即關閉開關閥，可進行試壓工作(注：開關閥順時針旋轉手輪為增壓，反之為釋壓。

(2)、使用中注意事項：

a、電機接線電源應裝有熔斷器，接地線，使工作既可靠又安  全。

b、減速箱中油溫不應超過80℃。

c、工作中如發現泵或其它部位有滲漏現象，應及時排除。

d、當泵的排出壓力達到額定壓力或試驗壓力值時即應停機。(用戶最好在泵以外系統中另裝開關閥、釋壓閥和壓力表等器件，以便隔開泵和被試器件，這樣使試壓工作更順利.

e、安  全閥出廠前已調好，用戶不得隨意調節，安  全閥出廠時調整壓力為額定壓力的1．1倍。

三、3dsy電動試壓泵一般故障及排除方法

試壓中發現的故障，應首先排除泵以外(被試器件，管路系統等的)故障，再檢查泵的故障。

1、泵的壓力上升太慢或不上升：

(1)、開關閥未關嚴，關緊或調整鋼球、修正閥線。

(2)、濾網堵塞或接頭滲漏，清除污物，擰緊接頭．

(3)、柱塞密封填料損壞，更換密封填料。

(4)、進、出水閥擱死或不密封，拆下檢查閥座鋼球，清洗修正閥座上閥線或更換鋼球。

2、泵的壓力上升不均勻，用聽測各缸的排出及壓力情況，判定故障原因。

(1)、有一缸進、出水閥擱死或密封不良，參照1條(4)項解決。

(2)、有一缸進、出水閥損壞，更換閥座鋼球或修正閥線。

3、泵的保壓時間太短或達不到額定壓力。

(1)、開關閥滲漏，關緊開關閥或調換鋼球修正閥線。

(2)、穩壓閥滲漏，更換閥芯閥座或修磨閥線。

(3)、安  全閥滲漏、調整壓簧，清洗閥座或換鋼球。

(4)、接頭處滲漏，擰緊接頭。

4、減速箱溫升太高：

(1)、潤滑油粘度低或太臟，更換潤滑油。

(2)、蝸桿與蝸輪接觸不良，‘變位或咬毛，應進行檢修。

(3)、安  全閥動作不靈或泵負荷太重，檢修安  全閥防止超載進行。

5、電機負荷超載：

(1)、各處潤滑不良．補充或更換潤滑油。

(2)、電源電壓太低，提高電源電壓。

(3)、壓力缸柱塞密封過繁，適當放松壓緊螺套。

四、維修和保養

1、泵的外表面必須保持清潔。

2、水箱在加介質前須沖洗干凈，不允許有污染物。

3、新泵第一次用的齒輪油視情況應每30小時更換，經二次換油后可逐漸延續到500小時換油。

4、長期停用泵，其內部應進行防銹處理，外部零件無涂漆表面應涂防銹油。

5、經常注意泵的蝸輪，蝸桿副的軸的間隙，蝸桿的間隙為o．04--,o．07mm，蝸輪的間隙為0.05-0．10mm，如不符合此值應調整。

6、在環境溫度o度以下使用工作介質為清水時，應添加防凍劑  ，建議要用變性酒精為防凍劑  。
