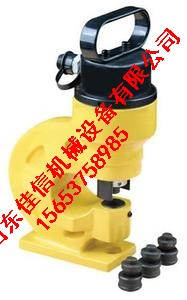

液壓角鋼沖孔機適用于角鋼、扁鐵等金屬板材大孔

開孔孔徑范圍：10.5-20.5

銅/鋁板:12mm 最大開孔（角鐵、扁鐵、銅排，銅板）厚度：12mm

鐵/鋼板:7mm 直徑不能超過20mm

噸位:31t

喉深:95mm

重量:13.5kg

模具配置:3/8"(ф10.5mm),1/2"(ф13.8mm),5/8"(ф17mm),3/4"(ф20.5mm)

技術參數：

型號 噸位t 孔徑10.5-20.5（mm） 鐵板mm 銅排mm 喉深mm 重量kg

ch-60 31 φ3/8″-φ3/4″ 6 /10 95 13.5

ch-70 35 φ3/8″-φ3/4″ 8/ 12 110 28

液壓沖孔工具功能說明：

1． 分離式液壓沖孔機適用于l、h平板鋼，鋼板鋁排沖孔。

2． 底處設計有平平座，平穩不容倒晃。

3． 單孔式回油，模具采用高碳鎢合金鋼不容破損。

4． ch-70、ch-60分體式液壓沖孔器，專門用于角鐵、扁鐵、銅板等金屬板材打孔，特別適用于電力、建筑等行業在野外工地操作

液壓角鋼沖孔機適用于角鋼、扁鐵等金屬板材大孔

型號 噸位t 孔徑10.5-20.5（mm） 鐵板mm 銅排mm 喉深mm 重量kg

ch-60 31 φ3/8″-φ3/4″ 6 /10 95 13.5

ch-70 35 φ3/8″-φ3/4″ 8/ 12 110 28

5． 配合泵浦：cp-700 dyb-63a cte-25as 出廠不含泵，需另采購。

如需其它規格模具，可另行訂貨。

●液壓沖孔機是用于母線安  裝時沖孔的專用機具，需配套泵浦(手泵、腳踏泵、電泵)。

●液壓沖孔機自重輕，能按設計要求沖制不同規格的孔。

液壓角鋼沖孔機 ch60角鋼沖孔機 ch70角鋼沖孔機 液壓角鋼沖孔機

液壓角鋼沖孔機性能特點：

1、本機利用杠桿原理、絲桿施力、操作方便省力、沖孔效率高、沖一次孔僅需20-30 秒。

2、主受力頭選用超高強度合金鋼制造，重量輕、攜帶方便。

3、結構簡單，便于維護保養。

液壓角鋼沖孔機用途及適用范圍：

1、電力部門,鐵塔擴孔、修孔、開孔；發電廠、變電站，銅鋁母排、設備線夾、扁鋼等。

2、鐵路、郵電、建筑行業檢修加固。由于該機不需要電力能源，特別適用于野外、高空及水下作業。

 液壓角鋼沖孔機操作方便：

1、選用所需孔徑配套的沖孔、沖模。安  裝在主機模頭上。

2、將工件插入模頭、開口處、對準刻線，旋動沖模夾緊工作。

3、搖動手把，沖頭下壓，即可沖出孔。

注意事項：

1、操作前檢查沖頭、沖模是否相應配套，否則將會損壞主機。

2、沖孔前沖模須先旋壓緊工作。

3、操作過程中如發現異常故障，應即停止沖孔，排除故障，以免損壞機件。

4、絲桿、絲母應該常注油潤滑。
