產品工作原理和用途：

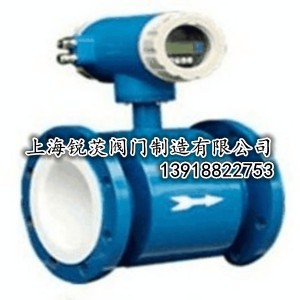

lzndb智能電磁流量計原理為基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。線圈勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為b的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢e。電動勢e正比于磁通量密度b，測量管內徑d 與平均流速v 的乘積，電動勢e（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
產品結構特點：
1、流量的測量不受流量的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高；
2、電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失，測量管道內無可移動部件，因此傳感器壽命長 ；
3、電磁流量計傳感器所需的直管段（前方至少5被流量計管徑，后方至少3倍流量計管徑)較短，方便安 裝 ；
4、智能電磁流量計傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，可耐腐蝕和磨損 ；
5、雙向測量系統，電磁流量計可測正反向流量。
產品性能參數：
|
公稱通徑（特殊規格可定制） |
管道式四氟襯里：dn10～dn600 |
|
|
管道式橡膠襯里：dn40～dn2200 |
||
|
流動方向： |
正，反，凈流量 |
|
|
量程比： |
150：1 |
|
|
重復性誤差： |
測量值的±0.1％ |
|
|
精度等級： |
管道式：0.5級，1.0級 |
|
|
被測介質溫度： |
普通橡膠襯里：－20～＋60℃ |
|
|
高溫橡膠襯里：－20～＋90℃ |
||
|
聚四氟乙稀襯里：－30～＋120℃ |
||
|
高溫型四氟襯里：－20～＋180℃ |
||
|
額定工作壓力： （特殊壓力可定制） |
dn6－dn80：≤1.6mpa |
|
|
dn100－dn250：≤1.0mpa |
||
|
dn300－dn1200：≤0.6mpa |
||
|
流速范圍： |
0.1－15m/s |
|
|
電導率范圍： |
被測流體電導率≥5μs/cm |
|
|
電流輸出： |
負載電阻 |
0～10ma：0～1.5kω |
|
4～20ma：0～750 kω |
||
|
5％～95％ |
輸出頻率上限可在1～5000hz內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35v導通時集電極最大電流為250ma |
|
|
小于20w |
ac220v或dc24v |
|
|
要求直管段長度 |
上游≥5dn，下游≥2dn |
|
|
連接方式： |
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合gb11988的規定 |
|
|
防爆等級： |
mdiibt4 |
|
|
防護等級： |
ip65（防塵），ip67（防噴淋），ip68（潛水型） |
|
|
環境溫度： |
－25～＋60℃ |
|
|
相對溫度： |
|
|
|
消耗總功率： |
|
|
|
內襯材料 |
名稱 |
符號 |
性能 |
最高工作溫度 |
適用液體 |
|
橡膠 |
氯 丁橡膠 |
cr |
耐磨性中等，耐一般低濃度的酸 堿 鹽 的腐蝕 |
＜60℃ |
自來水、工業用水、海水 |
|
聚氨酯橡膠 |
pu |
極好的耐磨性能，耐酸 堿 性能較差 |
＜60℃ |
紙漿、礦漿等漿液 |
|
|
氟塑料 |
聚四氟乙烯 |
f4或ptfe |
化學性能很穩定，耐沸騰的鹽 酸 、硫酸 、王水、濃堿 的腐蝕 |
＜160℃ |
腐蝕性強的酸 堿 鹽 液體 |
|
聚全氟乙丙烯譯名： |
f46或fep |
化學性能等同于f4 |
＜120℃ |
腐蝕性的酸 堿 鹽 液體 |
|
|
四氟乙烯和乙烯的共聚物 |
f40或etfe |
化學性能等同于f4 |
＜120℃ |
腐蝕性的酸 堿 鹽 液體 |
|
|
塑料 |
聚乙烯 |
po |
耐稀酸 、堿 、鹽 的腐蝕 |
＜60℃ |
耐酸 堿 鹽 液體的污水 |
|
聚苯 硫醚 |
pps |
耐稀酸 、堿 、鹽 的腐蝕 |
＜100℃ |
耐酸 堿 鹽 液體的污水 |
產品主要尺寸：
|
dn |
a |
d |
do |
n×a |
|
10 |
230 |
90 |
60 |
4×14 |
|
15 |
230 |
95 |
65 |
4×14 |
|
20 |
230 |
105 |
75 |
4×14 |
|
25 |
230 |
115 |
85 |
4×14 |
|
32 |
230 |
140 |
100 |
4×18 |
|
40 |
230 |
150 |
110 |
4×18 |
|
50 |
230 |
165 |
125 |
4×18 |
|
65 |
230 |
185 |
145 |
4×18 |
|
80 |
230 |
200 |
160 |
8×18 |
|
100 |
230 |
220 |
180 |
8×18 |
|
125 |
280 |
250 |
210 |
8×18 |
|
150 |
280 |
285 |
240 |
8×22 |
|
200 |
310 |
340 |
295 |
8×22 |
|
250 |
360 |
395 |
350 |
12×22 |
|
300 |
460 |
445 |
400 |
12×22 |
|
350 |
460 |
505 |
460 |
16×22 |
|
400 |
460 |
565 |
515 |
16×26 |
|
450 |
460 |
615 |
565 |
20×26 |
|
500 |
600 |
670 |
620 |
20×26 |
|
600 |
600 |
780 |
725 |
20×30 |
|
700 |
700 |
895 |
840 |
24×33 |
|
800 |
800 |
1015 |
950 |
24×33 |
|
900 |
900 |
1115 |
1050 |
28×33 |
|
1000 |
1000 |
1230 |
1160 |
28×36 |
|
1200 |
1200 |
1405 |
1340 |
32×33 |
|
1400 |
1400 |
1630 |
1560 |
36×36 |
|
1600 |
1600 |
1830 |
1760 |
40×36 |
|
1800 |
1800 |
2045 |
1970 |
44×39 |
|
2000 |
2000 |
2265 |
2180 |
48×42 |
|
2200 |
2200 |
2405 |
2315 |
52×45 |
lzndb智能電磁流量計
