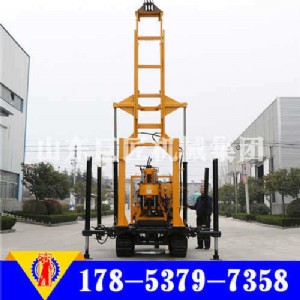

弘揚工匠精神、鑄造巨匠品質,山東華巨機械有限公司專業生產各種打井、鉆探設備，以“一流的品質、一流的服務”的經營理念贏得了廣大客戶的一致信賴 ，本公司還可客戶的需求加工定制。歡迎新老客戶蒞臨指導恰談業務。如需咨詢xyd-200履帶式巖心鉆機，請致電。 一、xyd-200履帶式巖心鉆機優點

1、鉆機采用自動伸縮式鉆塔，用兩支高強度油缸作支撐，一組液壓閥控制鉆塔仰臥，操作省時省力，安 全可靠，限度的為用戶創造效益。

2、底盤采用橡膠履帶，重量較輕，壽命周期費用較低，能降低車輛行走機構的噪音，減小車體震動、可大幅度降低油耗，可在城市道路行走不傷路面。

3、底盤自帶四條高強度螺紋支腿（或液壓高支腿）安 裝調整快捷方便、可用于工作平面調平，裝卸車減少吊裝成本提高效率，工作時可作為輔助支撐。

4、采用48v電啟動柴油機，極大地降低了操作者的勞動強度，特別是寒冷季節，柴油機啟動困難時，更顯現了極大地優越性。

5、本機配套bw-160獨立泥漿泵，泵流量、壓力大，維修保養方便，零配件全國各地方便購買。 二、xyd-200履帶式巖心鉆機適用范圍 1、地質普查勘探、道路及高層建筑物基礎勘探、各種混凝土結構檢查孔、江河堤壩，路基灌漿孔鉆孔和直接灌漿、民用水井及地溫中央空調等。 2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。 3、可鉆2-9級的沙質粘土及巖層等。 三、xyd-200履帶式巖心鉆機技術參數 整機參數 unity machine parameter 鉆孔深度 driling depth（m） 200 開孔直徑（mm） maximum openhole caliber 325

終孔直徑 end hole caliber（mm） 75

鉆桿直徑 drill rod calier（mm） φ42 φ50 φ60

鉆孔傾角 drill angle（°） 90～75

鉆機重量drill weight（kg） 3600

鉆機尺寸（mm） unity machine dimensions 3800*1950*2700

立軸 spindle

立軸轉速spindle speed（r/min） 64/128/287/557

立軸行程spindle stroke（mm） 450

卷揚機 hoist

單繩起重量（kg） max.single line hoisting capacity 1600

單繩提升速度（m/s） single line lifting speed 0.41 0.82 1.64

卷筒直徑 reel diameter（mm） 140

鋼絲繩直徑 wirerope caliber（mm） 13

鋼絲繩容量 wirerope length（m） 27

泥漿泵mud pump

類型 type 臥式單缸雙作用 horizontal single-urn twin-action

排量 displacement（l/min） 柴油機：170l/min 電機 ：150l/min

壓力pressure（mpa） 1.3

工作壓力 work pressure（mpa） 0.7

進水管直徑 inlet pipe caliber（mm） 51

出水管直徑outlet pipe caliber（mm） 32

三角帶型號 triangle conveyer belt b1575mm

鉆機動力 driling rig pover

柴油機diesel engine（hp） 22hp 2200r/min

履帶底盤 crawler chassis

履帶規格 crawler size（mm） 350*90*48節

爬坡角度 climbing angle（°） 20°

行走速度 moving speed（km/h） 10km/h

液壓支腿有效高度（mm） hydraulic landing leg valid height 1300
