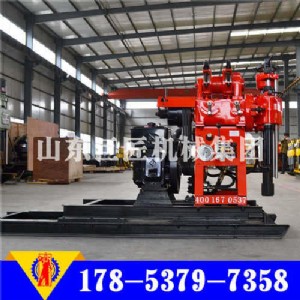

一、hz-130yy液壓巖心鉆機簡介

hz-130yy液壓巖心鉆機在普通鉆機基礎上增加鉆機移位滑道，可實現快速更換鉆具提高工作效率降低勞動強度。

二、hz-130yy液壓巖心鉆機適用范圍

1、本鉆機適用于水井鉆進，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。

2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。

3、可鉆2-9級的沙質粘土及巖層等。

三、hz-130yy液壓巖心鉆機主要特點

1、具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度；

2、采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安  全可靠；

3、卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊；

4、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件；

5、本機采用錐度離合器技術，具有傳遞扭矩大，操作方便，免維護的突出特點；

6、hz-130yy液壓巖心鉆機結構緊湊、體積小、重量輕、分解性強、手柄集中操作，既適合平原也適合山地施工。

四、hz-130yy液壓巖心鉆機技術參數



 整機參數 unity machine parameter





 鉆孔深度driling depth（m）





 30～130





 開孔直徑（mm）

 maximum

 openhole caliber





 219





 終孔直徑 end hole

 caliber（mm）





 75





 鉆桿直徑 drill rod

 calier（mm）





 φ42





 φ50





 鉆孔傾角 drill angle（°）





 90～75





 鉆機重量drill weight（kg）





 740





 鉆機尺寸（mm）

 unity

 machine dimensions





 2400*800*1400





 立軸 spindle





 立軸轉速spindle speed（r/min）





 142 285 570





 立軸行程spindle stroke（mm）





 450





 卷揚機 hoist





 單繩起重量（kg）

  max.single line hoisting capacity





 1600





 單繩提升速度（m/s）

  single line lifting speed





 0.41 0.82

 1.64





 卷筒直徑reel diameter（mm）





 140





 鋼絲繩直徑 wirerope

 caliber（mm）





 13





 鋼絲繩容量 wirerope

 length（m）





 27





 泥漿泵mud pump





 類型 type





 臥式單缸雙作用

 horizontal

 single-urn twin-action





 排量 displacement（l/min）





 柴油機：95l/min

 電機  ：77l/min





 壓力pressure（mpa）





 1.2





 工作壓力 work pressure（mpa）





 0.7





 進水管直徑 inlet pipe

 caliber（mm）





 51





 出水管直徑outlet pipe

 caliber （mm）





 32





 三角帶型號 triangle

 conveyer belt





 b1575mm





 鉆機動力 driling rig pover





 柴油機diesel engine





 13.2kw2200r/min





 電機  electric motor





 11kw



★以上參數如有改動，恕不另行通知。（any change of

the parameters mentioned above can be made without prior notification.）
