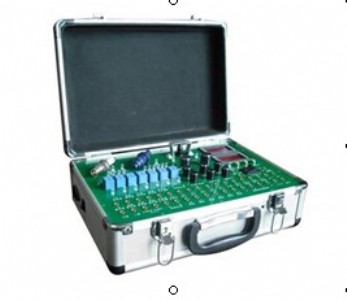

汽車發動機ecu原理實驗箱

automobile engine ecu principle experiment box

型號：qa-syx-ecu

采用濟南奇安  牌

一、

基本要求

采用汽車發動機ecu專用芯片，配套外部電路模塊和系統檢測軟件，組成汽車發動機電控系統ecu的仿真教學系統，能實現汽車發動機電控系統的ecu的主要數據采集和控制功能并提供原理仿真教學手段。

二、功能要求：

1.真實可運行的汽車發動機ecu軟硬件原理教學系統, 可選配套的模擬信號連接，無需實車外設可以正常運行，可在課堂上做原理教學，也可以直接與實車引擎系統連接，完成原車ecu相同的控制效果,可以控制發動機著車運行等。

2、可直觀清晰體現整個ecu的結構，便于學生理解ecu的內部組成及各組成的作用原理、功能。電路板上要求提供各個信號的采集點，便于學生利用測試儀器測量各個參數。可清晰完整地演示ecu輸入信號經過轉換濾波整形、cpu處理、調制、隔離、驅動的全過程。

3、內置一個雙通道虛擬示波器，usb口連接電腦,可以測量ecu系統各種波形, 方便課堂教學復雜的汽車波形信號的分析。

4、內置一個雙通道信號發生器模塊，兩個通道可分別輸出波形，也可以互相協調輸出波形。已儲存有國內外六余種常見汽車ecu的波形文件。可模擬曲軸傳感器、霍爾傳感器波形信號。

5、內置一個采集模塊，模塊將采集主控單元的數據如：電瓶電壓、發動機轉速、空氣流量傳感器信號、節氣門位置、噴油脈寬、水溫、氣溫、點火提前角、點火提前角延遲狀態等等，并與pc上位機軟件通信，用戶可通過該軟件實時了解ecu的主要運行參數。

6、配有1路0-10k可調電阻(模擬各種采用電阻信號的傳感器如水溫可以模擬0-100度的水溫傳感器溫度信號）,4路噴油嘴模擬器（模擬噴油嘴的工作。2路繼電器模擬器（模擬主繼電器-油泵繼電器的工作）,2路正控點火，2路負控點火模擬器（模擬點火信號）,可調的0-10v電壓信號（模擬各種采用電壓信號的傳感器，如-節氣門位置傳感器-進氣壓力傳感器）,1路5v電源輸出等信號與器件模擬功能，讓主控單元無需實際的外設而可以正常運行。

7、ecu硬件電路板各輸出相關電路設有信號檢測端子，可以方便地取得信號用于儀器檢測，以便結合相關車型的維修手冊安  排實用性的教學內容。

8. ecu硬件電路板上設有obd-ii診斷座,可方便連接汽車專用解ma器,對ecu系統適時診斷和讀取數據流
