型號：sdqa-xny-5002

產品名稱：汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)

the car hybrid system integrated training platform (toyota prius)

分類：汽車新能源教學設備

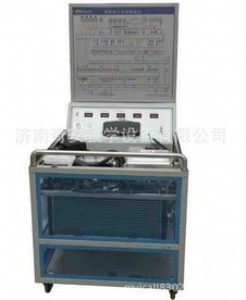

汽車油電混合動力系統綜合實訓臺(豐田普瑞斯)

型號：sdqa-xny-hhdl

采用山東奇安  牌

技術參數：

臺架尺寸：1700×1000×1900（長×寬×高）

實驗臺尺寸：1600×500×1900（長×寬×高）

使用環境：溫度-5℃～40℃；濕度≤80％

發動機類型：豐田普銳斯發動機，

發動機型號：1nz-fxe

排量：1.5l，77馬力 l4

年款：2010年款

混和動力的電動機，最大功率：50kw/1200-1540rpm，最大扭矩：400nm/0-1200r

蓄電池：201.6v

電機電壓：500v

變速器：m1,m2發電電動機

機油等級：api（美國石油學會）標準sg級，

蓄電池：免維護蓄電池

萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書。

產品組成：

發動機總成和發動機控制單元、變速器、m1，m2電機、hv蓄電池、儀表總成、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、空氣質量計、氧傳感器、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等。

功能特點

本實驗臺可使學生了解發混合動力的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。

設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

起步時無需發動機運轉，可直接利用電動機起動，可達到零排量效果

可在制動時使剩余能量回沖hv蓄電池
