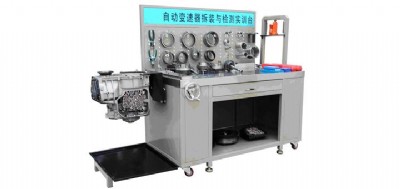

自動變速器拆裝與檢測實訓臺

automatic transmission dismounting【敏感詞】detecting training platform

汽車教學設備廠家，自動變速器拆裝與檢測實訓臺

型號：qa-ds-01m

采用濟南奇安  牌

       該設備是根據“2012年全國職業院校技能大賽”高職組汽車檢測與維修賽項—“汽車自動變速器拆裝與檢測”項目比賽要求設計制造，可對自動變速器進行拆卸與裝配技能的實訓考核。完全滿足各高職院校對“汽車自動變速器拆裝與檢測”比賽項目的教學需要。

1.   材     質：該設備整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面經噴涂工藝處理，臺面采用304不銹鋼制作。

2.   結     構：該設備主要由實訓臺、網孔板、2t手動壓床與隱藏式減速翻轉機構組成。網孔板安  裝在實訓臺正前方，配備有專用掛鉤，便于掛置自動變速箱元器件與專用工具使用；實訓臺右側安  裝有2t手動壓床，用于變速箱軸承拆裝作業；實訓臺正面上部設有抽屜，用于放置專用測量工具，下部為元器件存放柜；實訓臺左側設有隱藏式減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配；設置有活動式接油盤。

3.   該設備配備大眾01m自動變速器總成(帶電子閥線束，易于拆裝)，并裝在專用隱藏式減速翻轉翻轉架上。

4.   實訓臺底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。序號名       稱規格型號（濟南奇安  牌）單位數量1實訓臺(帶自鎖腳輪與固定調節螺栓)1400×750×800mm(長×寬×高)臺12網孔板1400×40×800mm(長×寬×高)，配備有專用掛鉤套13壓床2t臺14自動變速器總成大眾01m(clk)，帶電子閥線束，易于拆裝。套15接油盆750×550×35mm(長×寬×深)個16配套專用拆裝工具14件/套套17配套常用測量工具7件/套套18不銹鋼零件存放盒 套19配套維修手冊含電子版套1
