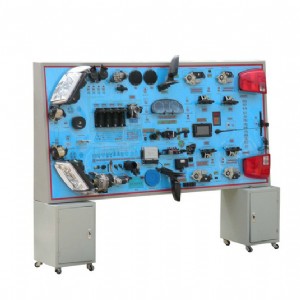

帕薩特b5全車電器電路系統實訓臺

passat b5 all car electrical circuit system training platform

汽車教學設備廠家，帕薩特b5全車電器電路系統實訓臺

型號：qa-qc-klz

采用濟南奇安  設備

產品組成：

產品組成: 中央控制電腦、左前門控制電腦、右前門控制電腦、左后門控制電腦、右后門控制電腦、燈光系統、儀表系統、充電系統、起動系統、電動車窗系統、雨刮系統、中央繼電器保險絲盒、點火系統、發動機電控噴油系統、音響系統、發動機冷卻系統、obdⅱ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。

功能特點

科魯茲實訓臺可使學生了解全車電路電器系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測個傳感器、執行器的電壓及電阻值。

設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

充分展示汽車全車電路系統的組成結構和電路元件通過數據傳輸執行工作。

具有診斷連接功能，可通過汽車故障電腦診斷儀對整個動力系統和舒適系統的can數據傳輸網絡及終端控制單元進行檢測。

通過組合儀表的網關控制連接，可把動力系統數據網絡和舒適系統數據網絡連接，組成完整的全車can網絡系統

燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。

起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。

發動機點火系可直觀火花塞點火情況，并可設置相應故障。

可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。

儀表信號通過各傳感器采用模擬信號，并可設置相應故障。

智能單片機設置故障，可連接計算機直接在電腦上設置故障，可進行計算機聯網，可用一臺計算機控制255臺設備以上，在計算機上可進行讀碼，解碼，讀取各傳感器數據，發動機轉速，節氣門 開度等等

實訓臺尺寸：2500mm×500mm×1800mm（長×寬×厚）

另本公司可制作：1、桑塔納3000全車電器實訓臺

2、普桑全車電路電器系統實訓臺

3、大眾捷達全車電器系統實訓臺

4、豐田卡羅拉全車電路電器實訓臺

5、科魯茲全車電路實訓臺等。
