充電系統示教板

charging system demonstration board

汽車教學設備廠家，充電系統示教板

型號:qa-sjb-qd

采用濟南奇安

產品簡介：

使用環境：溫度-5℃～40℃；濕度≤80％

汽車型號：桑塔納時代超人

發電機電壓：14v

工作電壓：220v、380v

頻率：50/60hz；

功率：350w/750w

示教板尺寸：1600×1100×200（長×寬×厚）

儲物柜規格：16000×500×700（長×寬×高）

萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表面噴塑處理防腐蝕抗老化，不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。

功能特點

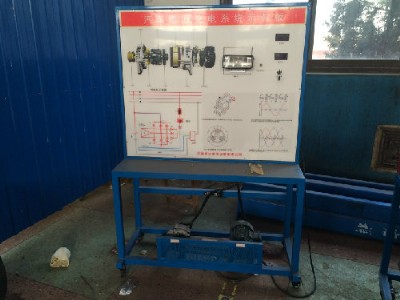

本示教板以大眾全新交流發動機為原型，具有一定的代表性。清晰反映發電機的內部構造和電路組成，其中在示教板的上半部分，布置了發電機的解體原件，下半部分為彩色充電系統原理圖，并安  裝了能夠正常運轉的發電機，并在發電機集成快各端子用縣拉出來外接在示教板的原理圖個端子上,在電機的帶動下，真實反映汽車發電機的工作狀況,檢測數據.可移動萬向輪臺架方便移動.
