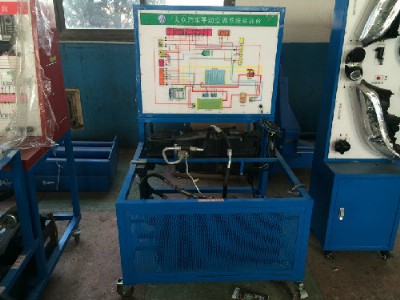

手動空調系統實訓臺

manual air conditioning system training platform

汽車教學實訓設備廠家，手動空調系統實驗臺

型號：qa-syt-sdkt

采用濟南奇安

采用大眾桑塔納手動空調系統，空調控制面板，三相調速電機、空調蒸發箱、水泵，壓縮機、壓力表、送風管路、空調散熱器、干燥瓶、多種感應器、搖控故障設置盒、蓄電池，led燈，控制面板、可移動臺架、操作使用說明書與實驗指導書。

一．功能：1）可真實地演示空調系統各部件的工作過程，包括空調風箱總成內各風道、壓縮機、冷凝器等。

2）可在面板上直接檢測電腦各管腳和各電器元件電信號。

3）可實用數字顯示手動空調的進風口溫度，出風口溫度。

4）面板備有空調制冷管路的高低表，可直觀顯示制冷管路的壓力變化。臺架可提供給學員進行抽真空、加注制冷劑  、檢漏等實操平臺。

5）可使用專用診斷儀檢測空調系統，有專門的故障設置和故障排除裝置，能設置多個以上單個及其組合故障，教學方便，不損壞空調部件。

6）面板上用led燈指明工作區域，增加學生的學習興趣，更好的發揮教學作用。

二．工藝：1）噴繪：采用高強度高粘性的寫真噴繪，噴繪內容為完整的手動空調系統電路圖。

2）臺架：選用國標優質鋼材焊接，噴烤漆工藝制作而成，安  全可靠、堅固耐用，使用萬向腳輪便移動和觀察學習。

三．尺寸：面板尺寸：1000mm×800mm×50mm臺架（鋼構）：1600mm×1000mm

四．實訓項目1．進行抽真空、加注制冷劑  、檢漏等實操。2．空調管路故障排除實操。3．空調電路故障排除實操。4．空調綜合故障排除實操。
