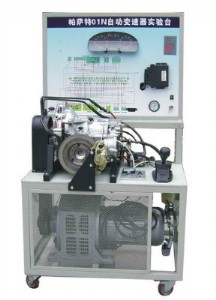

帕薩特自動變速器實訓臺

automatic training platform for passat automatic transmission

汽車教學設備廠家，帕薩特自動變速器實訓臺

型號：qa-syt-01n

采用濟南奇安

產品簡介：

使用環境：溫度-5℃～40℃；濕度≤80％

變速器類型：帕薩特自動變速器

變速器型號：01n

工作電壓：220v/380v

頻率：50/60hz；

功率：220v-350w/380v-3000w

尺寸：1200×1000×1750（長×寬×高）

萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。

產品組成：

自動變速器總成和變速器控制單元、原車線束、儀表總成、車速傳感器、油溫度傳感器、點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。

功能特點

本實訓臺可使學生了解變速器的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、執行器的電壓及電阻值。

設置變速器常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

顯示功能

可通過原廠組合儀表、可以看到車速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障

采用調速電機提供動力，實現變速箱在不同輸入轉速下，進行升檔和降檔試驗；

通過檔位指示燈觀察檔位分布情況；通過油壓表觀察各檔的換檔油壓變化；

實訓臺面板上分布電腦控制電路；由實際的自動傳動系統控制電腦ecu實現對試驗過程的控制；采用液壓機械加載方式，通過液壓系統對與輸出軸連接的摩擦盤施加壓力而產生制動力

檢測功能

配備電腦數據檢測端口，可通過連接專用或通用型解碼器，故障碼讀取、故障碼清除、波形分析、元件測試等

功能可配：網絡型智能化故障診斷和考核平臺、子母機聯網教學系統。
