時代超人ajr發動機實訓臺

times superman ajr engine training platform

汽車教學設備廠家，時代超人ajr發動機實訓臺

型號：qa-syt-ajr

采用濟南奇安

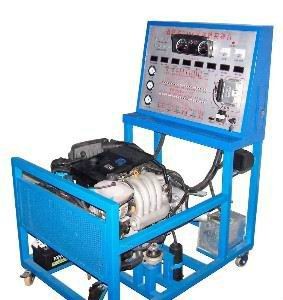

桑塔納時代超人發動機實訓臺

產品簡介

發動機類型：桑塔納時代超人發動機全新發動機，原廠裝車發動機，機油等級：api（美國石油學會）標準sg級，免維護蓄電池，萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，永不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書

產品組成：桑塔納時代超人ajr發動機控制單元,儀表總成,冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、空氣質量計、氧傳感器、中央控制電器盒、點火開關、整套散熱機構,汽油箱和汽油泵總成等等,臺架面板繪有電噴發動機完整的彩色電路原理圖和電腦一一對應的外接式檢測端子.

功能特點

本實訓臺可使學生了解發動機的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理

通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值

顯示功能

可通過原廠組合儀表、可以看到發動機的轉速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障

數字表、指針表等可直觀地看到各個傳感器等的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數

通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況

led電壓表實時顯示傳感器變化，節氣門開度，噴油器脈沖led燈顯示，有噴油脈寬表（實時信號）

檢測功能

配備電腦數據檢測端口，可通過連接專用或通用型解碼器，進行各傳感器、執行器及電控單元的信號檢測與分析；對發動機電控系統進行ecu編碼查詢、故障碼讀取、故障碼清除、動態數據流讀取、波形分析、波形顯示執行元件測試系統登錄等

智能單片機故障操作系統模擬功能

可輕松實現對各傳感器和執行器的開通、斷路、虛接等故障的設置，操作簡單快捷，故障模擬設置點小巧靈活而且隱蔽，便于對學生進行考試

功能可配

可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機運行狀態的改變

配遠程智能故障模擬功能，可模擬多種故障，便于對學生實驗情況考核

實訓臺在控制柜的印刷電路板上設置有聯機通訊串口，可配備該實訓臺輔助教學系統，可實現由一臺母機同時聯接多達255臺以上的實訓子機。
