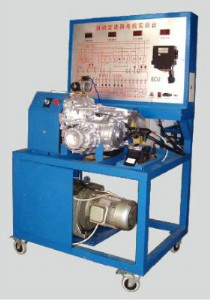

大眾01m自動變速箱實訓臺

volkswagen 01m automatic transmission training desk

汽車教學設備廠家，大眾01m自動變速箱實訓臺

型號：sdqa-syt-01m

采用山東奇安  設備

一、系統配置：

本實訓臺裝備大眾01m自動變速器電控系統（亦可選用大眾01v、01n）；包括自動變速箱本體、電腦及換擋手柄，臺架式布置，展板式金屬面板，調速電機驅動。

二、系統功能：

1、具有實物展示功能，自動變速箱各工況動態演示及實驗功能。

2、氧化鋁金屬面板雕刻原車電路圖，雙向外接端子便于電路測量分析及檢測。元件開孔使用數控等離子切割，電路圖，美觀大方，經久耐用。配有檢測端子，可通過儀器儀表檢測各傳感器，執行器等各種信號參數如，電壓，電阻，頻率等。

3、采用油門同步加速設計模擬原車加速工況，變速箱自動升檔。

4、顯示功能：采用電腦雕刻彩色原理電路圖、安  裝有發光二極管、數顯表及指針、油壓表、；可通過發光二極管顯示電源及各執行器的工作狀況；可通過數顯表顯示各傳感器的信號值；油壓表顯示各離合器、執行器油壓值的變化情況；原理圖上配有，執行器工作指燈、傳感器數顯表，時實顯示各執行器的工作狀態，學員可直觀對照原理圖和實物，認識和分析汽車自動變速器系統的工作原理。

6、故障設置功能：配備有故障設置系統，通過隱藏式故障設置開關、可設置電控系統電路斷路故障，可設置單個故障30個以上，復合故障多達100個以上。能對學生進行各方面的考核。

7、自診斷功能：配備原車obd-2自診斷接口,可連接專用或通用型故障診斷儀實現讀取故障碼、數據流診斷、執行元件測試、防盜匹配等功能。方便快捷的監測發動機運行時各部分的狀況。

8、三相電機安  全可靠，操作方便。

9、臺架承重部位采用鋼結構無縫焊接，結實耐用。可移動臺架，便于教學；控制部分采用鋁型材結構，一體成型，美觀大方。

10、多媒體教學軟件：

（1）無線遙控設置和解除故障。

（2）教師在線試題考試，自動評分。

（3）可以實現數據采集，信號示波，模擬萬用表在電腦上進行檢測信號等。

（4）選配局域網聯機。
