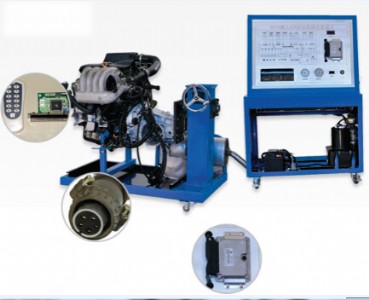

豐田發動機拆裝運行實訓臺

toyota engine dismounting operation training platform

汽車教學設備廠家，豐田發動機拆裝運行實訓臺

型號：sdqa-czsyt-5a

采用山東奇安  牌

產品簡介：

尺寸：1200×1000×1800（長×寬×高）

使用環境：溫度-5℃～40℃；濕度≤80％

發動機類型：豐田5a發動機，

發動機型號：5a

排量：1.5l

機油等級：api（美國石油學會）標準sg級，

蓄電池：免維護蓄電池

萬向自鎖腳輪臺架活動靈活，并帶有自鎖裝置，便于移動教學；整體臺架采用剛性結構焊接，所用材料如方管、角鋼等采用國標標準材料，支撐可靠，并布有減震元件；表面噴塑處理防腐蝕抗老化，不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書。

產品組成：

電控發動機附翻轉架：發動機總成、減速機、翻轉架、冷卻液溫度傳感器、進氣溫度傳感器、節氣門控制總成、進氣壓力傳感器、氧傳感器、

發動機操縱運行臺：發動機控制單元、原車線束、儀表總成、點火開關、整套散熱機構、汽油箱和汽油泵總成、蓄電池、五個數字電壓表、真空壓力表及燃油壓力表、帶有完整彩色電路原理圖面板、外接式檢測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書。

功能特點

本實訓臺可使學生了解發動機的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、進氣溫度傳感器、水溫傳感器、爆震傳感器、氧傳感器等各傳感器和執行器的電壓及電阻值。

設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

顯示功能

可通過原廠組合儀表、可以看到發動機的轉速，及其它指示燈的工作情況. 可以通過故障指示燈來顯示故障

數字表、指針表等可直觀地看到各個傳感器等的電壓隨著負載不同而變化的情況，實時顯示發動機的動態、靜態信號參數

通過壓力表顯示燃油、真空表顯示進氣真空壓力的實際數據；還可以看到進氣真空度隨負載而變化的情況

led電壓表實時顯示傳感器變化，噴油器脈沖led燈顯示，有噴油脈寬表（實時信號）

實訓功能：

拆裝中發動機可做軸向任何角度翻轉和靜止；

分置拆裝、操縱兩系統互不干擾，又方便聯接；

進行電噴發動機的基本操作和學習

電控運轉試驗，再現發動機工作狀況，適時檢測裝配效果和能調出數據流；

充分滿足發動機解體、裝復、調試、運轉、檢驗全過程的要求

檢測功能

配備電腦數據檢測端口，可通過連接專用或通用型解碼器，發動機電控系統進行ecu故障碼讀取、故障碼清除。

功能可配：網絡型智能化故障診斷和考核平臺接口,與網絡型智能化故障診斷和考核平臺對接后可實現以下功能：

1)可編輯試題及答案、試題存盤、導入試題。每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制。

2)可對班級每個學生的考試成績進行統計，形成班級成績報表（學生姓名、報考級別、考試成績）。

3)可設置系統登陸密碼：新建用戶和密碼設置與更改。

4)能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。

5）遠程啟動功能，可在遠程啟動一臺或一臺以上。

6）可對發動機各電控系統主要傳感器進行信號模擬，并實時檢測因傳感器輸入信號的變化而導致的發動機運行狀態的改變
