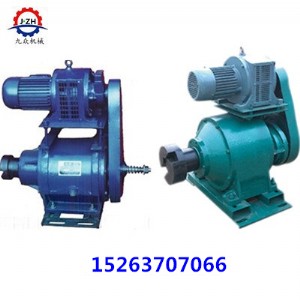

gl-p系列鍋爐排減速器是我廠與鍋爐科研單位的科技人員共同設計開發的新穎鍋爐爐排驅動裝置，采用3k結構漸開線齒輪航星傳動，并具有浮動均宰機構，功率分流等特點。產品配用電磁調速電機和控制器，可進行平滑無級調速，調速范圍廣，適用方便，性能可靠，并裝有安  全離合器過載保護機構。

該系列減速器采用優化設計，具有結構先進、體積小、效率高、壽命長、噪聲小、易維護等特點，是一種新型理想的鍋爐節能鋪機，已成為鍋爐排驅動裝置的更新換代產品。

爐排減速機型號：gl--5p爐排調速箱、gl-5pa爐排調速器、gl-10p鍋爐減速機、 gl-16p爐排減速機、gl-20p爐排調速器、gl-30p鍋爐爐排減速器、gl-40p爐排減速器、 gl-100p鍋爐爐排減速機

主要技術參數：

鍋爐爐排減速器型號 gl-5pa gl-5pb  gl-10p  gl-16p  gl-20p  gl-30p  gl-40p

總減速比            5278   7357    5564.7  5515    5682    54155   8037

額定輸出扭矩(n.m)   5000   5000     7000   10000   20000    30000  45000

匹配鍋爐噸位(t/h)    2.4     4       6      8.10    15.20    25   35.40

電磁調速電機型號 yct90-4b yctii2-4a yctii2-4b ycti32-4a ycti32-4b ycti60-4a ycti60-4b

功率(km)             0.37   0.55    0.75     1.1      1.5    2.2     3

轉速 (r/min)          125-1250(無級)

減速器自重(kg)        200    200      350     620      680    1050  1600

特殊外形及安  裝尺寸

1，十字頭聯軸節 2，電磁調速電動機 3，底座

2，鍋爐爐排減速器主機 5，皮帶減速器主機 皮帶輪

3，以上安  裝尺寸僅作參考。可以根據用戶需要而定。

4，安  裝時應調整減速器本機至底座而板長孔的初始位置。

操作程序：

1，開機前先檢查控制器開關（k）應處開“斷開”狀態，主令電位器應旋至零位。開機時，先閉合爐排電機的接觸器，燃后閉合控制器開關（k），再緩緩旋轉主令電位器至你所需要的轉速。

2，關機：先將主令電位器旋至零位，然后斷開控制器上的控制開半（k），過2-3分鐘后再斷開爐排電機的接觸器。

安  全離合器使用規范

（一）、過載保護機構采用彈簧安  全離合器裝置

離合器與輸入軸配合處出現銹蝕而增大離合阻力，可以在運轉前依次卸下。調節螺母彈簧等，清除離合器與輸入軸銹蝕，涂上潤滑脂，保持潤滑正常，滑移無卡滯。

•減速器型號:gl-5p

匹配鍋爐:2-4t

輸出扭矩:5000n.m

彈簧材料直徑:φ3

彈簧調整后長度:100mm

•減速器型號:gl-10p

匹配鍋爐:6t

輸出扭矩:7000n.m

彈簧材料直徑:φ3

彈簧調整后長度:95mm

•減速器型號:gl-16p

匹配鍋爐:8-10t

輸出扭矩:10000n.m

彈簧材料直徑:φ4

彈簧調整后長度:90mm

•減速器型號:gl-20p

匹配鍋爐:15-20t

輸出扭矩:20000n.m

彈簧材料直徑:φ5

彈簧調整后長度:95mm

•減速器型號:gl-30p

匹配鍋爐:25

輸出扭矩:30000n.m

彈簧材料直徑:φ5.5

彈簧調整后長度:95mm

•減速器型號:gl-40p

匹配鍋爐:35-40

輸出扭矩:45000n.m

彈簧材料直徑:φ6

彈簧調整后長度:100mm

這種裝置易于維護，能避免更換保險銷的麻    煩，降低減速機的運行成本，提高工作效率。這種裝置可避免鍋爐試運行時(或爐型加長時),爐排摩擦阻力大,易損壞保險銷更換的麻    煩!調試時可適當調整安  全離合器,正常運行后復原。為防止煤塵，我們改進增加了防護罩！
