swp-10a手動液壓彎排機

一、手動液壓彎排機/銅鋁排彎曲機（平彎，立彎）用途

swp手動液壓彎排機：液壓分離式彎排機是一種新型的彎制鋁排，銅排的新額工具，它具有結構合理，操作方便，使用安  全。適用于彎制鋁排、銅排，應用于工礦企業、變電所、電廠，是彎排的理想液壓工具。

二、swp手動液壓彎排機規格與性能參數

型號：swp-10a

最大工作壓力：63mpa

最大工作行程：250mm

彎排范圍：鋁銅排寬度40、50、60、80、100、120、125

厚度：4-12mm

彎曲角度：α≥90°

彎曲半徑：2.5倍排寬

油箱容量：2kg

液壓油牌號：n15

最大操作力：≤400n





重量70kg

尺寸：860*480*230

swp手動液壓彎排機（手動彎排機，整體式彎排機）采用優質材料和先進加工工藝，具有速度快及無故障工作時間長等特點。一種新型的彎制鋁排，銅排的新額工具，它具有結構合理，操作方便，使用安  全。

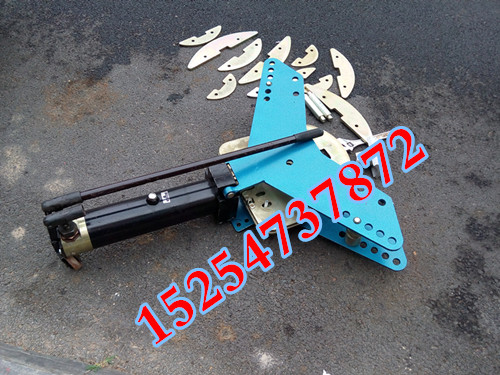

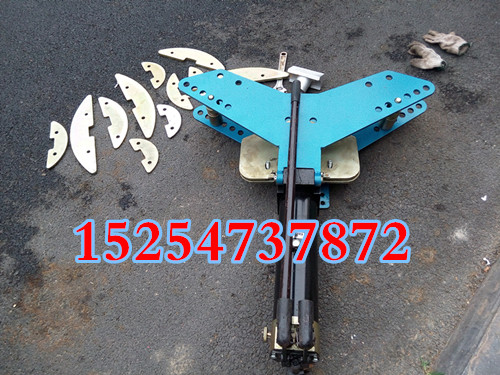

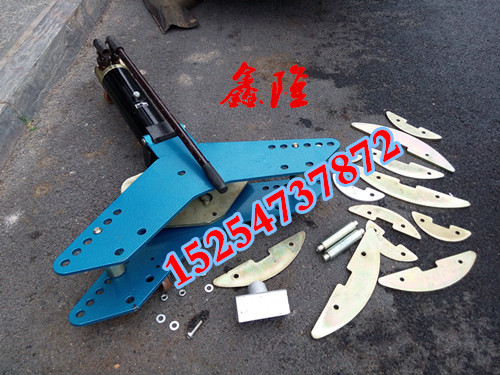

手動液壓彎排機的結構及組成：

由手動泵（電動泵），高壓輸油管，快速接頭，工作缸，彎排部件(包括上、下花板，夾板模頭，直角模頭，輥柱， r模板等)組成。

銅鋁排分離式液壓彎排機的技術參數：

表一



 型號





 swp-10a





 swp-12a





 彎曲角度a





 180度>a≥90度





 180度>a>90度





 彎排半徑mm





 2.5倍排寬





 2.5倍排寬





 彎排厚度mm





 4、5、6、8、10





 4、5、6、8、10、12





 彎排寬度mm





 40、50、60、80、100





 40、50、60、80、100、120





 最大工作壓力mpa





 45





 50





 最大工作行程mm





 250





 320





 液壓油牌號





 n15





 n15



swp-10、swp-12液壓彎排機模板分配情況

表二



 排寬mm





 排厚mm





 模板半徑mm





 模板厚度mm





 代用說明





 40





 4、5、6、8、10





 100





 4、5、8





 10mm排厚用4+5mm模板合用；

 6mm排厚用5mm模板代用





 50





 4、5、6、8、10





 125





 4、5、8





 60





 4、5、6、8、10





 150





 4、5、8





 80





 8、10





 200





 8、10



 /

 100

 8、10

 250

 8、10

 120

 8、10、12





 300

 8、10、12

四、使用方法及注意事項

1、使用方法 ：

a、先將工作油缸(1)伸進方檔塊(3)孔內，將螺帽擰到底。使螺帽與方檔塊靠緊再旋緊蝶形固定螺絲，然后，將壓高管端 部快速接頭活動部外套向后拉，并套在工作油缸接頭上手放松，活動部份恢復到原位即自行扣上，再將泵體上的放油螺釘(15)旋緊即可工作，同樣，當工作完后將放油螺釘放松，工作缸就

會自動回縮。

b、平彎時(圖見一)打開上花扳(4)將夾板模頭部(8)裝進工作油缸頭，根據所彎排的厚度，r，選擇r模板(7)與鋁排

或銅排一起放進夾板模頭中，然后壓緊夾板，將兩只輥柱(6)的槽寬對應向著鋁排和銅排厚度，并且放入相應的尺寸孔中，再將上花板蓋上，把所彎鋁排或銅排頂入槽中，但排須伸出輥柱100mm以上，如如果最大行和超過200mm以上，可接長頂桿—頭套進工作油缸頭部，另一頭裝進夾板模頭仍可操作。

c、立彎時(見圖二)，打開上花板，將直角模頭(9)裝進工作油缸頭部，在下花扳(5)孔(18)插上兩只22的銷子（11），再將上花板蓋上，鋁排或銅排放在銷子與直角模頭之間即可工作，所彎兩直角間最小距離為40mm，已彎r排如再要立彎時，打開上花板把聯桿板(10)套在t字形接頭中插入12的長螺栓，聯桿板套入二只22的銷子即可工作。

d、凡是按照標準的排寬x2.5的彎曲半徑r以及彎曲角度d>90度的彎曲條件下，可以回彈角度。

e、輥柱有五條槽，分二端使用，一端的位置線以下花板到槽下口為64mm，如用另一端必需調頭使用。

f、油泵內需加油內，可卸下油泵的尾端橡膠蓋(14)再旋去m8六角螺釘，露出裝油管即可加油。

g、銅排要回火才能使用。

h、 r100、r125、r150、彎8mm排用2塊4mm板合用， 彎6mm用5mmr板代。

j、電動泵請參照電動泵使用說明書。

2、注意事項，

a、使用時如出現空打現象，可先旋松泵體上的放油螺訂，

將泵垂直起來頭向下空打幾下，然后而旋緊放油螺釘，即可繼續

使用。

b、在有載荷時切忌將快速接頭卸下。

c、本機是用油為介質，必須做好油及本機的清潔保養工

作，以免淤塞或漏油，影響使用效果。

廠商：濟寧市市中區鑫隆工礦配件廠
