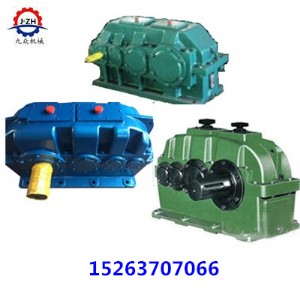

zsy160、zsy180、zsy200硬齒面減速機、zsy224、zsy250、zsy280硬齒面齒輪減速機、zsy315、zsy355、zsy400齒輪減速機、zsy450、zsy500、zsy560硬齒面圓柱齒輪減速機、zsy630、zsy710圓柱齒輪減速機的外形、裝配型式及其安  裝尺寸(jb/t8853-2001)

硬齒面減速機作為絲桿升降機等傳動產品的必備組件，其穩定性對整個傳動系統起著重要作用。但如果在購買過程中購買到硬度未能達到要求的硬齒面減速機，或者使用周期過長，或超負載的情況下，則會加速硬齒面齒輪的磨損，從而影響到傳動系統的正常運行。

標準硬齒面減速機與二次包絡蝸輪副相比較，有以下幾點優勢:1、傳動效率高，承載能力強;2、配比靈活，組合方便;3、安  裝簡易;4、成本合理;5、可實現模塊化設計;6、趨勢性等。

zsy系列硬齒面圓柱齒輪減速機共有160~710等14種中心距,22.4~100等14種速比

減速比范圍：單級1.25~5.6,雙極6.3~20,三級為22.4~110

zsy系列減速機適用于輸出輸入軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機等各種運輸機械，也可用于冶金、礦山、建筑、水泥、輕工、能源等各種通用機械的傳動機構中。

   性能特點

(1)中心距，公稱傳動比等主要參數均經優化設計，主要零、部件互換性好。

(2)齒輪均采用優質合金鋼經滲碳、淬火、而成，齒面硬度達hrc54—62．

(3)體積小、重量輕、精度高、承載能力大、效率高，壽命長，可靠性高、傳動平穩、噪音低。(4)一般采用油池潤滑，自然冷卻，當熱功率不能滿足時，可采用循環油潤滑或風扇，冷卻盤管冷卻。

   zsy三級圓柱齒輪減速機的規格有：160 180 200 224 250 280 315 355 400 450 500 560 630 710公稱傳動速比有：22.4 25 28 31.5 35.5 40 45 50 56 63 71 80 90 100。

 此系列包括：zsy160,zsy180,zsy200,zsy224,zsy250,zsy280,zsy315,zsy355,zsy400,zsy450,zsy500,zsy560,zsy630,zsy710

全國暢銷，歡迎選購。

應用范圍

(1)輸入轉速一般n、≤1500r／min

(2)齒輪傳動圓周速度不大于20米／秒。

(3)工作環境—40～50℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本減速器可用于正反兩個方向運轉。

1、高速軸轉不大于1500轉/分。

2、齒輪傳動圓周速度不大于20米/秒。

3、傳動率高：單級大于96.5％，雙級大于93％，三級大于90％。

減速機型號、規格及其表示方法

   1.zsy三級圓柱齒輪減速機。

   2.規格有：160、180、200、224、250、280、315、355、400、450、500、560、630、710。

   3.表示方法示例：

  4.轉向規定：配置逆止器的減速機只允許單向運轉，轉向規定為：面對輸出軸，輸出軸順時針轉為“s”，逆時針運轉為“n”。
