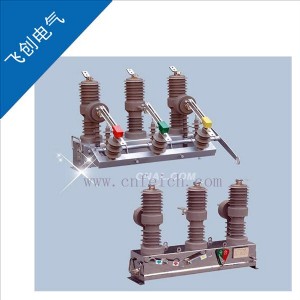

zw32-12戶外高壓真空斷路器

一、zw32-12戶外高壓真空斷路器概述:

zw32-12系列戶外交流高壓真空斷路器(以下簡稱斷路器)為額定電壓12kv、三相交流50hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護、控制之用，也可作為12kv城網或農網的分段開關。

斷路器可根據用戶需要配裝隔離開關或防涌流保護器等。

斷路器可選用手動彈簧機構、電動彈簧機構，電動彈簧機構可加裝無線遙控。

斷路器可根據用戶要求，與相應的控制器配合組成自動重合器、分段器等，實現配網自動化。

二、zw32-12戶外高壓真空斷路器使用環境條件:

1、周圍空氣溫度：上限+40度，下限—40度；

2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700pa(相當于風速34m／s)；

4、地震烈度：不超過8度；

5、污穢等級：ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95％，月平均不大于90％

8、無易燃、化學腐蝕及劇烈振動的場所。

三、zw32-12戶外高壓真空斷路器結構特點：

1、斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒、免維修、體積小、重量輕和使壽命長等特點。

2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。

3、三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；

  具有耐高低溫、耐紫外線、耐老化等特點。

4、操動機構采用小型化彈簧操動機構，儲能電機功率小，分合閘能耗低；機構傳動采用真動傳輸方式，

  零部件數量小，可靠性高。操動機構置于密封的機構箱內，解決了操動機構銹蝕的問題，提高了機構的可靠性。

5、斷路器的分、合閘操作可采用手動或電動操作及遠方遙控操作。可與智能控制器配套實現配電自動化，

  也可以與重合控制器配合組成自動重合器、分段器。

6、斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；

  根據用戶要求可加裝計量用電流互感器。

7、斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，

  只有在隔離刀完全合閘或完全分閘時才可操作斷路器。可連裝避雷器支柱絕緣子，維護方便。

四、zw32-12戶外高壓真空斷路器主要技術參數：

序號 項目 單位 參數

1 額定電壓 kv 12

2 額定電流額 a 630

3 工頻耐壓 kv 42

4 雷電沖擊耐壓（峰值） kv 75

5 額定短路開斷電流 ka 12.5、16、20

6 額定短路關合電流（峰值） 　ka 31.5、40、50

7 額定峰值耐受電流 ka 31.5、40、50

8 額定短路耐受電流4s ka 12.5、16、20

9 額定操作順序 分-0.3s-合分-180s-合分

10 額定短路電流開斷次數 次 30

11 機械壽命 次 10000

12 儲能電機額定電壓 v dc或ac220、110、dc24

13 額定操作電壓（配專用彈簧操動機構） 分閘線圈 v dc或ac220、110、dc24合閘線圈

14 過電流脫扣器額定電流 a 5

15 動靜觸頭允許磨損厚度 mm 3

16 重量 kg 80、95（帶隔離）

17 極間中心距離 mm 340±1.5

五、zw32-12戶外高壓真空斷路器訂貨須知：

  訂貨時請?jiān)诤贤�上注明�?/p>

 1.產品型號及名稱。

 2.機構類型（手動或電動）

 3.如電動機構請分別注明合，分閘線圈及儲能電機的額定電壓（ac220v   dc220v   dc110v）

 4.如需要互感器過流保護裝置，請注明互感器電流比

六、zw32-12戶外高壓真空斷路器售后服務：

  我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：

  1.我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素  或不可抗拒的自然現象所引起的故障或破壞除外)。

  2.在接到報修通知后，七個工作日內趕到現場并解決問題。

  3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。

  4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。

  5.在保修期內，以下情況將實行有償維修服務;

  (1)由于人為或不可抗拒的自然現象而發生的損壞。
