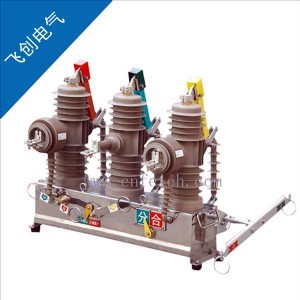

zw43-12戶外高壓真空斷路器

一 、zw43-12戶外高壓真空斷路器概述：

        zw43a-12真空斷路器型戶外柱上高壓真空斷路器（以下簡稱斷路器）是最高額定電壓為12kv，50hz三相交流的戶外配電設備。

       主要用于配電網開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，

       更適用于農村電網及頻繁操作的場所，特別適用于城網、農網改造的需要。

二、zw43-12戶外高壓真空斷路器主要特點：

      1、斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維護、體積小、重量輕和使用壽命長等特點。

      2、斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適應于嚴寒或潮濕地區使用。

      3、三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，具有耐高低溫、耐紫外線、耐老化的特點。

      4、操作機構采用小型化彈簧操作機構，分合閘能耗低；機構傳動采用直動傳輸方式，分合閘部件少，可靠性高。操作機構置

          于密封的機構箱中， 解決了機構銹蝕的問題，提高了機構的可靠性。

      5.斷路器也可配置智能開關控制器，設有三段式電流保護，零序保護，重合閘、速斷保護等多種保護功能，它支持多種通訊協議，

      允許選用多種通訊方式構成通訊網，即可對開關進行本地手動或遙控操作，也可通過通訊網實現遠方遙控，如配用相應的重合器

      或分段器控制裝置， 可作為重合器或分段器使用。

     6.操動機構密封在開關箱體內部，可以有效地避免開關因長期戶外環境下面引起的機構銹蝕。

     7.操動機構新穎、簡單、運行可靠、體積小，機械壽命可達1萬次。

三、zw43-12戶外高壓真空斷路器使用的環境條件：

      1、海拔高度不超過2000米；

      2、周圍空氣溫度：-45℃~+40℃；

      3、風速不大于35m/s；

      4、污穢等級：iv級

      5、安  裝場所：無易燃化學腐蝕的場所。

      6.3.6地震強度不超過8度

四、zw43-12戶外高壓真空斷路器參數：

      1 額定電壓12kv

      2 額定頻率50 hz

      3 額定電流630 a

      4 額定短路開斷電流20ka

      5 額定峰值耐受電流(峰值) 50ka

      6 額定短時耐用受電流20 ka

      7 額定短路關合電流(峰值) 50 ka

      8 機械壽命10000time

      9 額定短路開斷電流開斷次數30time

     10 工頻耐壓(1min)：(濕) (干)相間、對地/斷口30/42/48 kv

     11 雷電沖擊耐受用電流(峰值)相間、對地/斷口75/85 kv

     12 二次回路1min工頻耐壓2kv

     序號 項目 參數

     1 觸頭開距 9±1 mm

     2 觸頭超行程2±0.5 mm

     3 分閘速度1.0±0.2 m/s

     4 合閘速度 0.6±0.2 m/s

     5 觸頭合閘彈跳時間≤2 ms

     6 相間中心距離340±1.5 mm

     7 三相分合閘不同期性≤2 ms

zw43-12真空斷路器主要型號及配置如下：

zw43-12/t630a-20手動不銹鋼 （另有1250a)

zw43-12/d630a-20電動不銹鋼 （另有1250a)

zw43-12g/t630a-20手動不銹鋼帶隔離刀閘   （另有1250a)

zw43-12g/t630-20電動不銹鋼帶隔離刀閘（另有1250a)

zw43-12真空斷路器可配置智能控制器使用熟稱zw32-12f看門狗真空斷路器。

zw43-12真空斷路器 也可以與高壓計量箱配套使用組成高壓計量箱裝置。

如有需要請拔打我公司的銷售熱線與公司的銷售人員溝通配置，我們將熱情為你服務。
