ts-k100qc(w)無線全自動型超聲成孔成槽檢測儀

主要用途： 1.鉆孔灌注樁成孔孔徑、垂直度、垮塌擴縮徑位置和傾斜方位檢測； 2.地下連續墻槽寬、垂直度、垮塌擴縮徑位置和傾斜方位檢測； 3.根據實測結果指導現場施工，優化施工工藝流程，提高施工質量和效率。 4.支盤樁、擴底樁擴張效果檢測

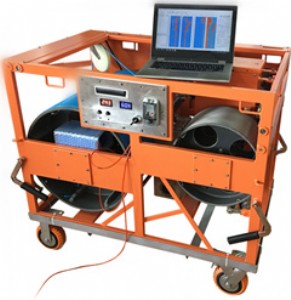

無線全自動數控絞車與筆記本電腦超聲孔徑探頭 工作原理： ts-k100qc（w）無線全自動超聲成孔成槽檢測儀由無線筆記本電腦和無線全自動數控絞車構成。全自動數控絞車上集成了無線控制系統、超聲探頭、深度測量裝置、數控提升機構、信號電纜和雙承重鋼絲繩等。無線筆記本與無線數控絞車通過無線連接，控制數控絞車升降和超聲信號采集等。

技術特點: 1.強弱電分離，增強系統穩定性。主機和探頭通過高能可充電鋰電池供電，數控絞車通過ac220v供電，交流供電具有完善的交流穩壓和保護設計，輸入電壓在ac140v~260v波動均可正常工作； 2.整套系統實現全數字化。整個測試過程和探頭升降系統完全實現軟件自動控制，實測數據和測試結果實現數字化顯示、存儲和打印輸出； 3.現場直接打印輸出。主機可與多種型號的激光打印機直連，實現現場結果打印輸出； 4.主機系統穩定可靠。主機采用低功耗嵌入式系統設計，軟件系統基于linux設計，系統穩定可靠； 5.中斷續測功能：主機通過高能鋰電池供電，當ac220v電力中斷時主機不受影響，通電后可繼續往下測試，保證測試數據不丟失； 6.系統電磁兼容性好。整套系統充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，確保系統穩定可靠和測試結果準確； 7.探頭升降系統同步協調，穩定性好。探頭升降系統的信號電纜與雙承重鋼絲繩獨立設計，同步工作，保證探頭運行過程平穩，不旋轉，不打攪。上限位器保證鋼絲繩提升至頂不拉斷，下限位器保證探頭下放至孔底不纏繞； 8.超聲探頭盲區小，功率大，四個通道信號各自獨立設置，適應能力強。探頭最小探測距離225mm，最大探測距離3600mm，對應孔徑檢測范圍450mm～7200mm。最大泥漿比重可達1.3g/cm3，適合幾乎所有工程成孔成槽的檢測； 9.系統具有波速標定功能。根據孔口孔徑值或槽口寬度值，自動對測試系統聲速進行標定，保證測試結果準確可靠；10.分析軟件功能強大，輸出結果內容豐富。上位機分析軟件可對測試結果進行顯示、編輯、打印輸出影像圖和結果圖表,可自動判定孔壁位置。輸出結果有彩色（或灰度）影像圖、x-x’和y-y’偏離曲線圖、孔徑曲線圖和沉渣曲線圖，全孔各深度測點測距、孔徑、垂直度數表等。
