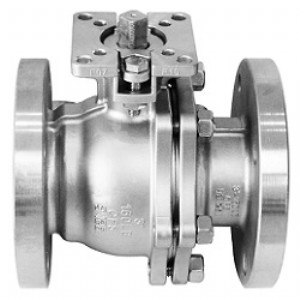

q41f-150lb美標不銹鋼球閥q41f-150lb美標不銹鋼球閥

美標不銹鋼球閥簡介

q41f美標不銹鋼球閥設計制造標準是api 600、api 602，在管路中主要用來做切斷、分配和改變介質的流動方向。q41f美標法蘭球閥整體硅溶膠精密鑄造閥體，閥體表面精細、美觀，無需打磨。設計有防靜電，耐火結構，閥體等部件選用不銹鋼并經酸  洗、鈍化，檢查和試驗用不含任何油脂的純凈自來水進行高壓密封試驗，經上述特殊工藝處理，此類球閥不僅操作快速靈便，流阻小，安  全可靠，而且使用壽命長（密封副沖刷小）。

美標法蘭球閥工作原理：

美標法蘭球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。

二、美標不銹鋼球閥主要用途

q41f美標不銹鋼球閥選用聚四氟乙烯、對位聚苯  等高分子聚合材料，密封性能好，但材料相對較軟。由于材料較軟，但又要達到一定的密封比壓，勢必增加啟閉扭矩。適用于水、蒸汽、油品、硝酸  、醋酸  、氧化性介質、尿素  等多種介質。本產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的控制系統中。

三、美標不銹鋼球閥產品特點

1、全通徑，浮動/固定球  1、full port，floating【敏感詞】trunnion mounte type

2、中法蘭螺栓連接       2、bolted bonnet

3、防沖出閥桿           3、blow out proof stem

4、防火防靜電結構       4、fire durable【敏感詞】anti static safety

5、美標結構改進型       5、structure improve on api

6、啟閉定位機構         6、opening【敏感詞】closing position

7、蝸輪操作選配         7、available with wormgear operator

8、標準法蘭連接         8、fanged ends

四、美標不銹鋼球閥使用范圍

☆通經范圍：dn15～dn200

☆壓力范圍：150lb～600lb

☆溫度范圍：-10℃～300℃

☆介質范圍：水、油品、氣體、燃氣等。

美標法蘭球閥設計標準：

設計和制造標準按照: asme b16.34,api6d；

結構長度按照: asme b16.10；

連接端尺寸按照：asme b16.5,asme b16.25；

檢驗和測試按照: api598；

防火設計按照：api607；

五、美標不銹鋼球閥技術規范

設計依據 日標系列 美標系列

設計標準 bs5351 ap16d ansi b16.34

法蘭連接結構長度 jis b2002 ap16d ansi b16.10

結構長度(焊接) - ap16d ansi b16.10

連接法蘭 jis b2212 b2214 ansi b16.5、b16.47

對焊端 - ansi b16.25

試驗和檢驗 jis b2003 ap16d ap1598
