設備簡介
目前市場上的光學影像檢測系統大多采用面掃描（area-scan）的工業數字相機采集圖像及相關處理，但伴隨著產品尺寸的不斷加大（例如：pcb電路板、lcd面板、晶圓等），在不斷提高產能及精度的要求下，面掃描檢測設備的分辨率和取像速度已經無法滿足實際生產要求，在光學檢測行業中經維視圖像長期行業積累lsvd700線掃描視覺檢測機,主要針對大幅面的外形和外觀檢測等,同時維視圖像致力于提供高效的產品質量控制系統，為客戶贏得更多市場機會。
本機采用高性能進口圖像處理軟件，該軟件具有強大的缺陷識別功能、測量功能、定位功能、色差檢測、ocr&ocv識別檢測，主要針對檢測大幅面產品的外觀缺陷和外形尺寸，對于ok和ng產品實施統計分析。同時在軟件上設計了光源控制系統，創造了一個最優的光照系統及相對封閉的工作環境，有效的解決了環境對檢測精度的影響，同時滿足了待檢產品對光照條件的要求。運用強大的檢測及分析軟件工具對被測產品進行定位、測量、分析。

設備特點
1、檢測速度可調：可根據實際的需要調整送料速度和ccd掃描速度，從而改變設備檢測周期；
2、軟件操作方便易懂："一鍵"操作，軟件界面支持中英文切換，同時可以針對檢測精度設置設置好不同參數保存在電腦中。下次檢測同一產品時可以完成"一鍵"操作；
3、因為檢測系統與外界采用光學隔離，所以產品檢測時不會受到外界光線干擾從而保證了檢測精度極高的一致性；
4、光學系統由軟件控制，可根據不同產品調配線光源顏色（r/w/b），可以針對不同產品在軟件中調節顏色的亮度比例，以達到最好的取圖效果；
5、圖像處理功能：采用了先進的圖像處理算法，基于輪廓定位和模板匹配相結合的識別技術，從而保證即使在惡劣光照條件下都能夠識別產品表面缺陷；
6、質量控制方面：整套設備設有ok和ng數據自動保存功能，方便客戶查詢追溯檢測結果，以及解決投訴糾紛問題等；

7、生產統計：在產能數據管理方面可以導出excel文件，方便進行統計分析，同時也支持柱狀圖輸出。

檢測原理圖

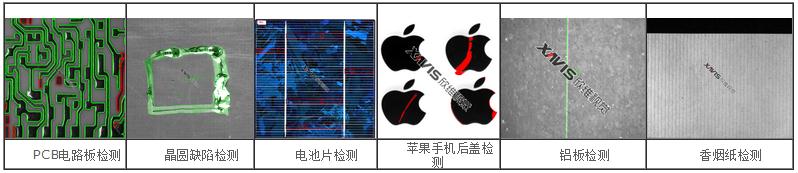

典型應用

規格參數
